Важелі гальма Honda Dio ZX AF35, диск/барабан, хром

Комплект гальмівних важелів для Honda Dio ZX AF35

Пара призначена для відновлення керування переднім і заднім гальмом скутера Honda Dio ZX AF35 у виконанні з дисковим переднім і барабанним заднім механізмом. До комплекту входять два різні за конструкцією важелі: правий працює з головним циліндром переднього гідравлічного гальма, а лівий приводить задній барабанний механізм через трос. Це голі важелі без тримачів та інших деталей органів керування на кермі, тому комплект підходить для ремонту, під час якого штатні основи залишаються справними.

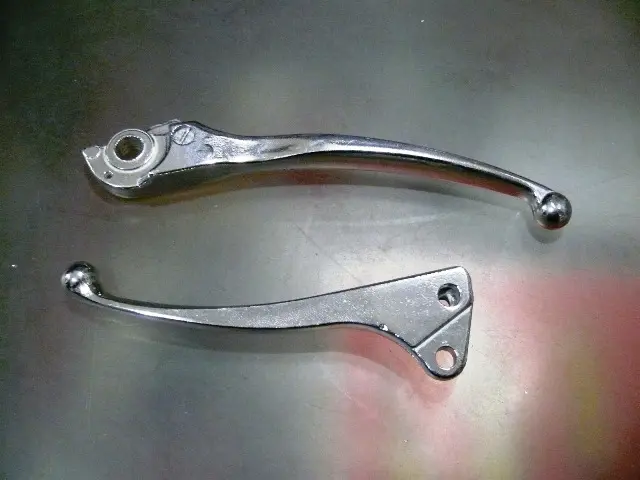

Виконання в кольорі хром поєднується зі штатними й тюнінговими деталями керма. Пара дає змогу замінити погнуті, тріснуті або зношені рукоятки та відновити зручне захоплення пальцями. Кульові закінчення утворюють звичний край кожного важеля. Посадкові частини мають різну будову відповідно до призначення сторін: один важіль оснащений круглою втулкою в осьовому отворі та упором для взаємодії з головним циліндром, другий — кріпильною площадкою з осьовим і додатковим отворами. Тому деталі не є однаковими та встановлюються кожна на свій бік.

Що перевірити під час вибору

• Модель скутера: комплект призначений для Honda Dio ZX з кодом кузова AF35.
• Схему гальм: спереду має бути встановлене дискове гальмо з головним циліндром, а ззаду — барабанний механізм із тросовим приводом.
• Форму посадкових зон: зіставте контури обох старих важелів, розташування осьових отворів, втулки, упора правого боку та кріпильної площадки лівого боку.
• Стан тримачів: версія постачається без основ, тому осі, кріплення та відповідні частини на кермі мають бути придатними до подальшого використання.
• Бік установлення: правий і лівий важелі мають різну геометрію та призначення; міняти їх місцями не можна.

Коли потрібна заміна

Установити нову пару варто після деформації внаслідок падіння, появи тріщин, пошкодження кульового закінчення, помітного зношення осьової посадки або неправильного ходу рукоятки. Погнутий важіль може зачіпати розташовані поруч деталі, а розбите отвір збільшує люфт і погіршує контроль натискання. Одночасна заміна пари допомагає зберегти однакове зовнішнє виконання правого та лівого боків, проте справність кожного гальмівного механізму потрібно оцінювати окремо.

Установлення та контроль роботи

Перед монтажем очистьте посадкові місця й огляньте осі, втулки, тримачі, трос заднього гальма та головний циліндр переднього. Зношена основа або пошкоджена вісь можуть залишити надмірний люфт навіть після встановлення нових важелів. Кріплення затягують так, щоб деталі надійно утримувалися, але вільно рухалися на своїх осях без заїдання.

Після монтажу обидва важелі повинні самостійно повертатися у вихідне положення та рухатися без заїдань у всьому діапазоні ходу. Для заднього барабанного гальма необхідно перевірити й відрегулювати вільний хід троса. На передньому боці слід проконтролювати правильний контакт важеля з головним циліндром і відсутність постійного підтискання гальма. До поїздки кілька разів натисніть обидві рукоятки на нерухомому скутері, перевірте надійність кріплення та дію кожного гальма. Такий порядок дає змогу правильно встановити голу пару та вчасно виявити зношення сполучених деталей, які до комплекту не входять.
