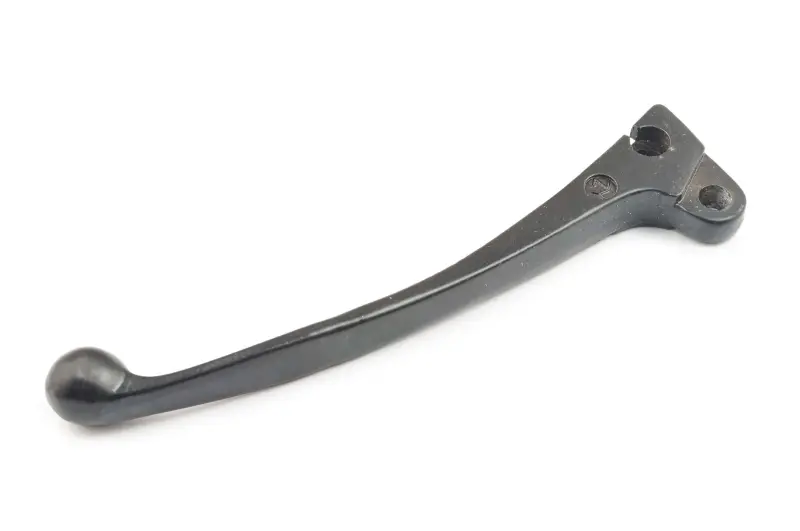

Важелі гальма Honda DIO ZX AF35 (голі), диск/барабан

Важелі гальма Honda DIO ZX AF35 для дискового та барабанного механізму

Важелі призначені для відновлення керування гальмами на скутері Honda DIO ZX із позначенням рами AF35. Виконання «диск/барабан» розраховане на конфігурацію з переднім дисковим і барабанним гальмівним механізмом. Важіль приймає зусилля руки та передає його відповідному приводу: з боку дискового гальма він взаємодіє з головним гальмівним циліндром, а з боку барабанного механізму — з тросовим приводом. Правильно підібрана деталь має вільно рухатися на осі, впевнено повертатися у початкове положення та не мати зайвого бічного люфту.

Це голі важелі, призначені для встановлення в наявні основи на кермі. Під час підбору потрібно враховувати, що важіль, кронштейн, головний циліндр, трос, поворотні деталі та кріплення виконують різні функції й не є взаємозамінними частинами. Така позиція підходить для ремонту, коли штатні основи та гальмівні приводи справні, а замінити потрібно безпосередньо пошкоджений або зношений важіль.

Що перевірити перед вибором

Основні орієнтири — модель Honda DIO ZX, позначення AF35 і поєднання дискового з барабанним гальмом. Самої зовнішньої подібності недостатньо: у важелів для різних версій скутера можуть відрізнятися форма монтажної частини, положення осьового отвору, товщина посадкової ділянки та точки контакту з приводом. Знятий важіль слід порівняти з новою деталлю за загальною довжиною та вигином, розташуванням кулястого закінчення, геометрією основи й відстанню від осі до натискної поверхні.

• Модель скутера: Honda DIO ZX AF35.
• Призначення: керування гальмівними механізмами з керма.
• Конфігурація: дискове та барабанне гальмо.
• Виконання: голі важелі для встановлення в наявні кермові основи.
• Форма: вигнутий профіль із заокругленим закінченням для хвату рукою.
• Кріплення: монтажна частина з отвором під вісь важеля.

Коли потрібна заміна

Причиною для встановлення нового важеля стають деформація після падіння, тріщина, пошкодження закінчення, помітне вироблення осьового отвору або надмірний люфт у місці кріплення. Погнуту деталь не варто оцінювати лише за тим, чи торкається вона керма: зміна геометрії може скоротити доступний хід, змінити положення пальців і порушити нормальну взаємодію з приводом. Одночасно варто оглянути осьовий болт, втулки, поворотні деталі, основу важеля та стан троса або головного циліндра. Якщо люфт спричинений зношенням кронштейна чи кріплення, встановлення одного нового важеля не усуне причину.

Встановлення та перевірка роботи

Перед монтажем фіксують розташування шайб, пружин та інших деталей штатного з’єднання, після чого очищають посадкове місце й перевіряють вісь на зношення. Важіль установлюють без перекосу, а кріплення затягують за процедурою обслуговування конкретної версії скутера. З’єднання має зберігати вільний хід: надмірне затягування спричиняє туге переміщення, а недостатнє залишає бічний люфт.

Після складання перевіряють повний хід обох важелів, самостійне повернення, увімкнення стоп-сигналу та відсутність заїдань. Для барабанного гальма додатково регулюють вільний хід троса, а в дисковому механізмі контролюють правильний контакт важеля з головним циліндром без постійного підтискання. До звичайної поїздки гальма перевіряють на нерухомому скутері, а потім — на невеликій швидкості в безпечному місці. Такий порядок допомагає переконатися, що нові важелі правильно встановлені й гальмівні механізми спрацьовують передбачувано.
