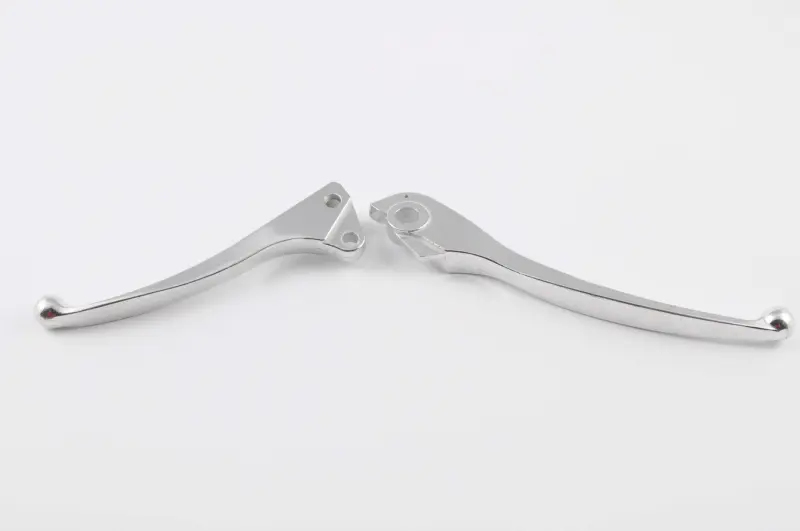

Комплект гальмівних важелів Honda Dio ZX AF35, диск/барабан, хром

Гальмівні важелі для Honda Dio ZX AF35

Комплект призначений для органів керування на кермі скутера Honda Dio ZX із позначенням рами AF35 та конфігурацією гальм «диск/барабан». До пари входять лівий і правий важелі різної форми: вони встановлюються у відповідні штатні тримачі та передають зусилля руки до переднього й заднього гальмівних механізмів. Хромоване виконання підходить для заміни пошкоджених або деформованих штатних деталей зі збереженням звичного розташування органів керування.

Це «голі» важелі — безпосередньо дві натискні рукоятки, без корпусів кермових тримачів та інших зібраних механізмів. Такий варіант доречний, коли штатні основи, осі й гальмівне обладнання справні, а замінити потрібно лише самі важелі. На кінцях обох деталей виконані округлі потовщення, а біля кріплення розташовані отвори та опорні ділянки різної конфігурації для лівого і правого боку.

Що врахувати під час підбору

• Модель скутера: комплект заявлений для Honda Dio ZX AF35. Позначення AF35 потрібно звірити з даними конкретного скутера, адже зовні подібні версії Dio можуть мати інші тримачі та форму спряжених ділянок.
• Тип гальм: ця пара розрахована на поєднання дискового та барабанного гальма. Її не варто довільно встановлювати замість двох однакових важелів від іншої гальмівної конфігурації.
• Бік установлення: лівий і правий важелі не є взаємозамінними. Перед монтажем слід порівняти вигин, розташування осьового отвору, упор і робочий кінець кожної нової деталі зі знятим важелем.
• Штатний тримач: необхідно перевірити форму посадкової зони, діаметр кріпильної осі, товщину важеля в місці шарніра та положення контактних поверхонь. Навіть невелика відмінність у цій зоні може змінити вільний хід або перешкоджати поверненню рукоятки.
• Виконання: поверхня має хромований зовнішній вигляд. Якщо на скутері встановлені нестандартні гальмівні машинки, тримачі чи перероблене кермове керування, підбір виконують за фактичною геометрією цих деталей.

Коли потрібна заміна

Встановлення нового комплекту актуальне після падіння, удару або тривалої експлуатації, якщо старі важелі зігнуті, мають тріщини, пошкодження біля осьового отвору, помітний бічний люфт чи рухаються із заїданням. Порушена геометрія змінює положення рукоятки відносно керма та заважає точно дозувати натискання. Парна заміна також дає змогу привести лівий і правий боки до однакового зовнішнього виконання, якщо одну з деталей раніше встановили з іншого комплекту.

Установлення та перевірка

Перед монтажем очищають посадкові місця й оглядають штатні осі, втулки, кріплення та тримачі. Зношена вісь або розбите отвірне місце в основі не відновлюються після встановлення нового важеля, тому стан спряжених деталей оцінюють окремо. Кожний важіль розміщують на своєму боці без перекосу та закріплюють передбаченим для скутера кріпленням. Зібране з’єднання має рухатися плавно, без закушування та надмірного бічного люфту.

Після складання перевіряють вільний хід обох рукояток, їх самостійне повернення у вихідне положення та правильне спрацьовування відповідного гальма. Важіль у відпущеному положенні не повинен постійно впливати на гальмівний механізм. Перед звичайною поїздкою роботу переднього й заднього гальма перевіряють окремо на нерухомому скутері, а потім на малій швидкості. Комплект підходить для ремонту штатної конфігурації Honda Dio ZX AF35, коли потрібні два хромовані важелі під поєднання дискового та барабанного гальма.
