Важіль зчеплення DIGGER для мотоблока 168F/170F, 6,5/7 к. с.

Важіль зчеплення DIGGER для мотоблока 168F/170F

Важіль призначений для ручного керування зчепленням мотоблока з бензиновим двигуном сімейства 168F або 170F потужністю 6,5–7 к. с. Деталь встановлюється в системі керування та сприймає зусилля оператора під час увімкнення або вимкнення привода. Це окрема рукоятка, яку добирають для заміни деформованої, зламаної чи зношеної штатної деталі.

Призначення та особливості конструкції

Під час натискання важіль переміщує штатний привод керування зчепленням. Справна рукоятка повинна вільно рухатися в передбаченому діапазоні, не заїдати в місці кріплення та забезпечувати нормальний хід пов’язаного з нею механізму. Якщо стара деталь зігнута, має тріщину, помітний люфт або вироблення біля кріпильних отворів, керування стає менш точним і незручним. Встановлення відповідного важеля відновлює нормальний зв’язок між рукою оператора та приводом зчеплення.

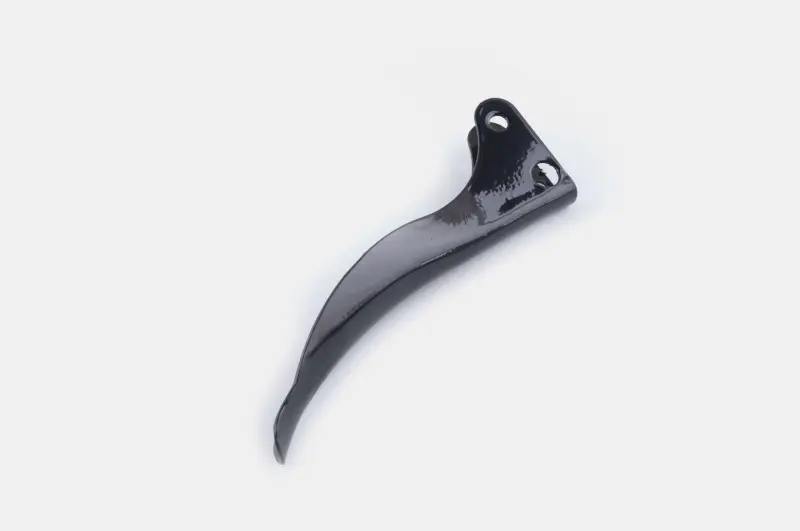

Деталь має форму вигнутої чорної рукоятки з розширеною кріпильною частиною. На кріпильному майданчику передбачено два круглі отвори. Така конфігурація визначає спосіб з’єднання важеля з іншими деталями керування, тому під час добору важливі не лише позначення двигуна й потужність, а й повний збіг посадкової частини зі знятою рукояткою.

Основні дані

• Тип деталі: важіль керування зчепленням мотоблока.
• Марка: DIGGER.
• Сімейства двигунів: 168F і 170F.
• Зазначена потужність: 6,5 і 7 к. с.
• Тип двигуна: бензиновий, чотиритактний, з повітряним охолодженням.
• Конструкція: вигнута рукоятка з двома отворами в кріпильній частині.

Як перевірити сумісність

Позначення 168F і 170F стосуються сімейств двигунів, а не визначають усю конструкцію мотоблока. На техніці з однаковим мотором можуть застосовуватися різні рукоятки, кріплення та приводи керування. Перед вибором порівняйте нову деталь зі старою за загальною формою, довжиною та вигином, розташуванням двох отворів, товщиною кріпильного майданчика і способом з’єднання зі штатним приводом. Діаметр кріплення та відстань між точками з’єднання також мають відповідати конструкції конкретного мотоблока.

Не варто добирати рукоятку лише за потужністю двигуна або зовнішньою подібністю. Навіть невелика відмінність кріпильної частини може обмежити хід важеля, спричинити люфт або перешкодити правильному з’єднанню з приводом. Якщо старої деталі немає для безпосереднього порівняння, орієнтуйтеся на модель установленого двигуна, будову кріплення на кермі та параметри збережених деталей керування.

Встановлення та перевірка після заміни

Роботи виконують із зупиненим двигуном і за стійкого положення мотоблока. Перед розбиранням корисно зафіксувати положення кріплення та з’єднання з приводом. Одночасно слід оглянути палець або вісь, фіксатор, трос і його оболонку: пошкодження сусідніх деталей може зберігати тугий хід чи зайвий люфт навіть після встановлення нової рукоятки. Зношене кріплення не слід використовувати повторно, якщо воно не утримує важіль у передбаченому положенні.

Після монтажу перевірте вільне переміщення рукоятки, надійність фіксації та відсутність контакту із сусідніми частинами керування. Потім відрегулюйте привод відповідно до вимог конкретної моделі мотоблока. Зчеплення має повністю вмикатися й вимикатися в межах нормального ходу, а важіль — повертатися без заклинювання. Така перевірка допомагає одразу виявити неправильну посадку, надмірний люфт або хибне регулювання до початку експлуатації техніки.

Важіль DIGGER підходить для ремонту системи керування мотоблоків, розрахованих на деталь цієї форми та виконання для двигунів 168F/170F. Точне порівняння посадкової частини зі старою рукояткою залишається головною умовою правильного вибору.
