Важіль ланцюгового гальма бензопили Husqvarna 137 FORESTER

Важіль ланцюгового гальма бензопили Husqvarna 137 FORESTER

Важіль FORESTER призначений для ремонту механізму ланцюгового гальма бензопили Husqvarna 137. Він виконує дві пов’язані функції: слугує переднім щитком для руки та дає змогу вручну вмикати або відпускати гальмо. Під час поштовху вперед важіль впливає на підпружинений механізм, який стягує гальмівну стрічку навколо барабана зчеплення та зупиняє пиляльний ланцюг. Для вимкнення гальма щиток відводять назад, до переднього руків’я.

Заміна потрібна за наявності тріщин, відколів, деформації щитка, пошкодження кріпильних отворів або опорних виступів. Причиною ремонту також може бути надмірний бічний люфт, перекіс, заїдання чи неповний хід важеля. Пошкоджена деталь здатна неправильно взаємодіяти з внутрішніми компонентами гальма, тому продовжувати роботу пилкою до перевірки та відновлення механізму не слід.

Конструкція та призначення

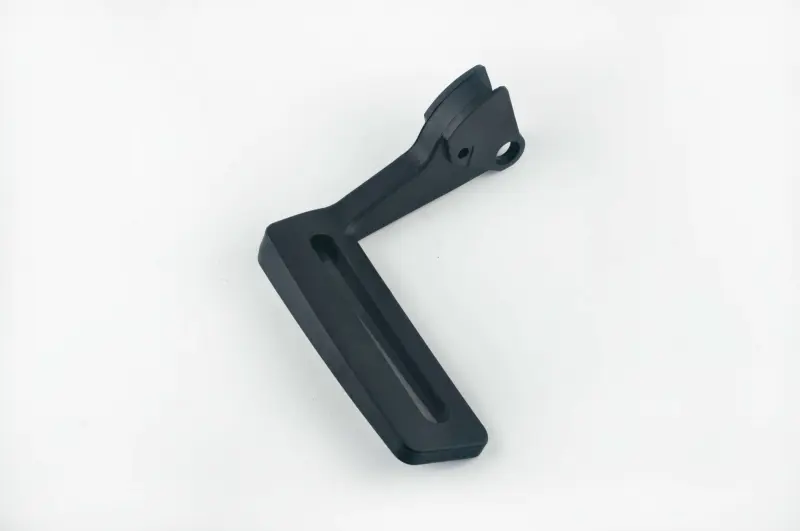

Деталь має кутову форму й складається з подовженого чорного щитка та вузької з’єднувальної частини. На щитку передбачене поздовжнє заглиблення, а у верхній зоні розташовані два виступи з отворами для кріплення та сполучення з гальмівним механізмом. Така геометрія дає важелю змогу переміщатися відносно корпусу й передавати рух пов’язаним деталям.

Ланцюгове гальмо бензопили Husqvarna може вмикатися вручну рухом переднього щитка або автоматично інерційним механізмом під час різкого зворотного удару. Сам важіль є лише однією частиною цієї системи. Його справність не замінює перевірки гальмівної стрічки, пружини, з’єднувальних ланок, осей, кріплень і посадкових місць корпусу.

Як перевірити сумісність

Для цієї позиції підтверджене застосування на бензопилі Husqvarna 137. Одна модель може мати різні виробничі виконання, тому перед придбанням необхідно порівняти нову деталь зі знятим важелем. Перевірте загальну форму та напрям вигину, ширину й довжину щитка, конфігурацію вузької частини, кількість і розташування отворів, форму верхніх виступів, точки опори та спосіб з’єднання з механізмом гальма.

Збігу лише за назвою моделі недостатньо, якщо раніше на пилці змінювали кришку зчеплення, гальмівний механізм або інші сполучені компоненти. Правильно підібраний важіль має встановлюватися у штатні точки без підрізання, розсвердлювання отворів і примусового згинання. Якщо геометрія старої деталі порушена, орієнтуйтеся також на конструкцію посадкових місць і схему відповідної версії пилки.

Перевірка перед установленням

• Кріпильні зони: отвори та виступи мають збігатися з відповідними деталями й не мати пошкоджень.
• Вільний хід: після складання важіль повинен рухатися передбаченою траєкторією без перекосу, заклинювання та торкання корпусу.
• Сполучені деталі: гальмівну стрічку, пружину, осі та з’єднання перевіряють на зношення, забруднення й деформацію.
• Робота механізму: гальмо має впевнено фіксуватися у ввімкненому та вимкненому положеннях.

Перед розбиранням двигун глушать та унеможливлюють випадковий запуск бензопили. Механізм містить підпружинені деталі, тому його розбирають і складають з урахуванням їхнього положення. Після монтажу спочатку перевіряють роботу важеля та гальма на нерухомій пилці. У разі заїдання, неповного ходу або ненадійної фіксації експлуатацію не розпочинають. Ремонт ланцюгового гальма за відсутності відповідного досвіду варто доручити фахівцеві з обслуговування бензопил.
