Ручка газу в зборі для мотокоси, mod. 3

Ручка газу в зборі для мотокоси, mod. 3

Ручка призначена для ремонту системи керування бензиновою мотокосою або тримером. Вона поєднує корпус для утримання руків’я, курок регулювання обертів і розташовані біля пальців органи керування. Таке виконання дає змогу відновити керування інструментом без окремого підбору корпуса та курка. Деталь підходить для заміни пошкодженої штатної ручки відповідної конструкції, проте позначення mod. 3 саме по собі не означає сумісність з усіма мотокосами.

Конструкція та призначення

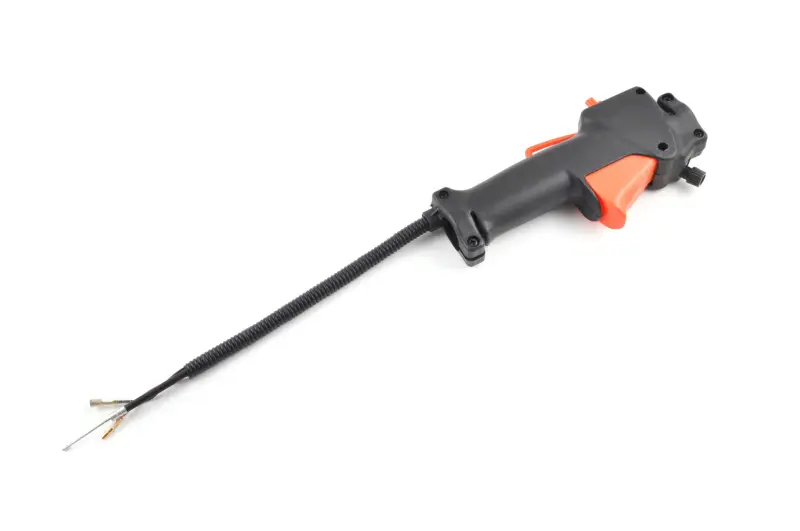

Чорний корпус має виражене руків’я та помаранчевий курок. Від корпуса відходить довга гнучка оболонка, усередині якої прокладені лінії, необхідні для зв’язку ручки з механізмами мотокоси; на кінці передбачені окремі закінчення для під’єднання. Курок використовується для зміни положення приводу газу та керування обертами двигуна, а перемикач на корпусі належить до органів керування мотором. Гофрована зовнішня оболонка збирає прокладені лінії разом і допомагає охайно провести їх уздовж керма та штанги.

• Виконання: зібрана ручка керування з корпусом, курком і виведеною гнучкою оболонкою.
• Призначення: бензинові мотокоси та тримери з відповідною схемою кріплення і під’єднання.
• Варіант конструкції: mod. 3.
• Колір корпуса: чорний; основний курок виконаний у помаранчевому кольорі.

Як перевірити сумісність

До придбання порівняйте нову деталь зі знятою ручкою. Основними критеріями є форма й розміри посадкової частини корпуса, спосіб стягування половин навколо трубки керма, розташування кріплень, конфігурація курка та перемикача, довжина гнучкої частини, кількість виведених закінчень і тип їхніх з’єднань. Окремо перевірте напрямок прокладання оболонки після монтажу: її довжини має вистачати для штатного маршруту без сильного натягу, перегинів і контакту з гарячими чи рухомими частинами мотокоси.

• Зіставте геометрію корпуса та місце встановлення на руків’ї.
• Перевірте розташування курка, блокувальних деталей і перемикача.
• Порівняйте закінчення проводів і спосіб з’єднання приводу газу.
• Переконайтеся, що наявне кріплення відповідає отворам і затискній частині корпуса.
• Не добирайте ручку лише за схожим кольором або загальною назвою запчастини.

Коли потрібна заміна

Встановлення нової ручки актуальне за наявності тріщин корпуса, зламаного чи заклинюваного курка, ослабленого кріплення на кермі, пошкодження гнучкої оболонки або порушення з’єднань, через яке керування двигуном стає нестабільним. Перед заміною корисно перевірити стан самого троса, відповідної частини на карбюраторі та проводки мотокоси: несправність може бути не лише всередині ручки. Якщо штатний корпус цілий, а пошкоджений тільки окремий курок, варто заздалегідь визначити, чи потрібна повна збірка, чи достатньо іншої ремонтної деталі.

Установлення та початкова перевірка

Монтаж виконують із зупиненим і охололим двигуном. Спочатку фіксують розташування старих з’єднань і маршрут прокладання оболонки, після чого знімають пошкоджену ручку та встановлюють нову без перекосу корпуса. Тросову частину з’єднують із приводом дроселя, а проводові закінчення — з відповідними роз’ємами штатної проводки. Оболонку закріплюють за попереднім маршрутом, залишаючи запас для вільного руху керма. Вона не повинна перетискатися кріпленнями або натягуватися під час повороту руків’я.

До запуску натисніть і відпустіть курок кілька разів: рух має бути вільним, а повернення — повним. Потім перевірте надійність кріплення корпуса та правильність роботи перемикача. Якщо з’єднання старої й нової ручки відрізняються або курок не повертається у вихідне положення, запускати мотокосу до усунення причини не слід. Ретельне порівняння знятої деталі з виконанням mod. 3 допомагає отримати відповідну ручку та відновити звичне керування інструментом.
