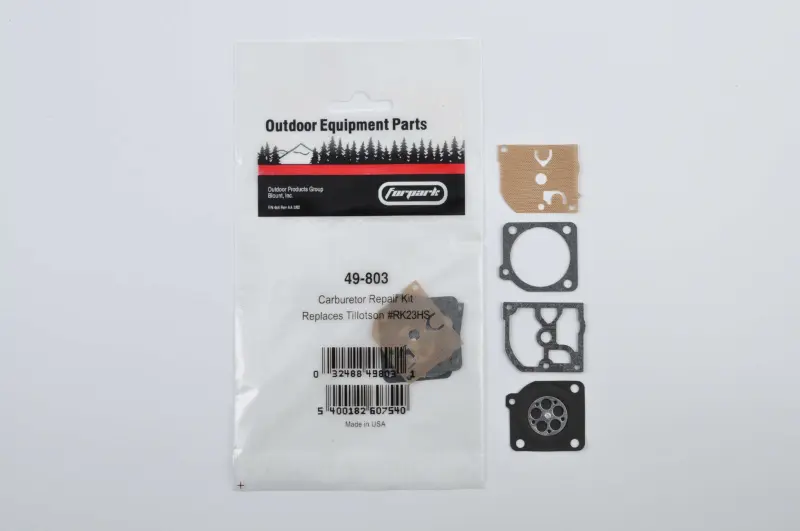

Ремкомплект карбюратора Tillotson Oregon 49-803 (RK-23HS/RK-17HS)

Ремкомплект Oregon 49-803 для карбюраторів Tillotson

Комплект призначений для обслуговування карбюраторів, яким відповідає ремонтний набір Tillotson RK-23HS або RK-17HS. Він дає змогу замінити ущільнення, діафрагми та пов’язані з подаванням пального деталі, зберігши справний корпус карбюратора. Такий ремонт виконують, коли двигун важко запускається, нестабільно працює на холостому ходу, реагує на газ із затримкою або має ознаки порушеного подавання пального. Перед розбиранням варто також перевірити фільтри, паливні шланги та герметичність з’єднань: подібні симптоми не завжди спричинені лише карбюратором.

Які деталі обслуговуються

До складу ремонтного набору цього типу входять діафрагма й прокладка паливного насоса, дозувальна діафрагма з прокладкою, впускна голка та керувальний важіль, фільтрувальні сітки, заглушки каналів і фланцева прокладка. Діафрагма насосної частини бере участь у переміщенні пального всередині карбюратора, а дозувальна діафрагма взаємодіє з голчастим механізмом і допомагає підтримувати потрібне подавання за різних режимів двигуна. Прокладки розділяють порожнини та ущільнюють кришки, тому їхній стан і правильне розташування безпосередньо впливають на роботу відремонтованого карбюратора.

Набір розрахований саме на ремонт, а не на заміну карбюратора в зборі. Він доречний, якщо корпус, кришки, різьби, штуцери, заслінки та осі не мають пошкоджень, що перешкоджають подальшій експлуатації. Якщо корпус деформований, посадкові поверхні істотно пошкоджені або заслінка має надмірний люфт, одного набору внутрішніх деталей може бути недостатньо.

Як правильно підібрати комплект

Головний критерій вибору — потрібне позначення ремонтного комплекту карбюратора: RK-23HS або RK-17HS. Модель самої бензопили чи іншого обладнання не слід використовувати як єдину підставу для замовлення, адже на техніці однієї серії можуть встановлюватися різні карбюратори. Додатково порівняйте старі діафрагми й прокладки з деталями набору: мають збігатися зовнішній контур, отвори, вирізи, розташування каналів і форма центральних частин.

• Позначення Oregon: 49-803.
• Замінювані набори Tillotson: RK-23HS і RK-17HS.
• Призначення: обслуговування діафрагмового карбюратора із заміною ущільнювальних, дозувальних і впускних деталей.
• Тип ремонту: відновлення справного карбюратора без заміни його корпусу та зовнішніх механізмів.

Рекомендації зі встановлення

До зняття карбюратора очистьте його зовнішню поверхню, щоб забруднення не потрапили у відкриті канали. Розбирайте пристрій на чистому робочому місці, фіксуючи послідовність кришок, прокладок і діафрагм. Старі деталі зручно розкладати в порядку демонтажу: це допомагає правильно визначити бік установлення кожного шару. Залишки попередніх прокладок видаляють без пошкодження посадкових площин, а канали та місця встановлення сіток очищають придатним для карбюраторів способом.

Під час складання особливо важливі порядок діафрагми й прокладки, вільний рух впускної голки та правильне положення керувального важеля. Отвори всіх шарів мають повністю збігатися з каналами корпусу. Кріплення кришок затягують рівномірно, не деформуючи тонкі деталі. Налаштування після ремонту виконують за інструкцією до конкретної моделі двигуна або обладнання, оскільки початкові положення гвинтів і робочі оберти залежать не від ремкомплекту, а від установленого карбюратора та двигуна.

Oregon 49-803 підходить для планового обслуговування або ремонту після підтвердження відповідності RK-23HS/RK-17HS. Точна перевірка типу карбюратора до розбирання зменшує ризик придбати схожий за призначенням, але відмінний за отворами й конфігурацією набір.
