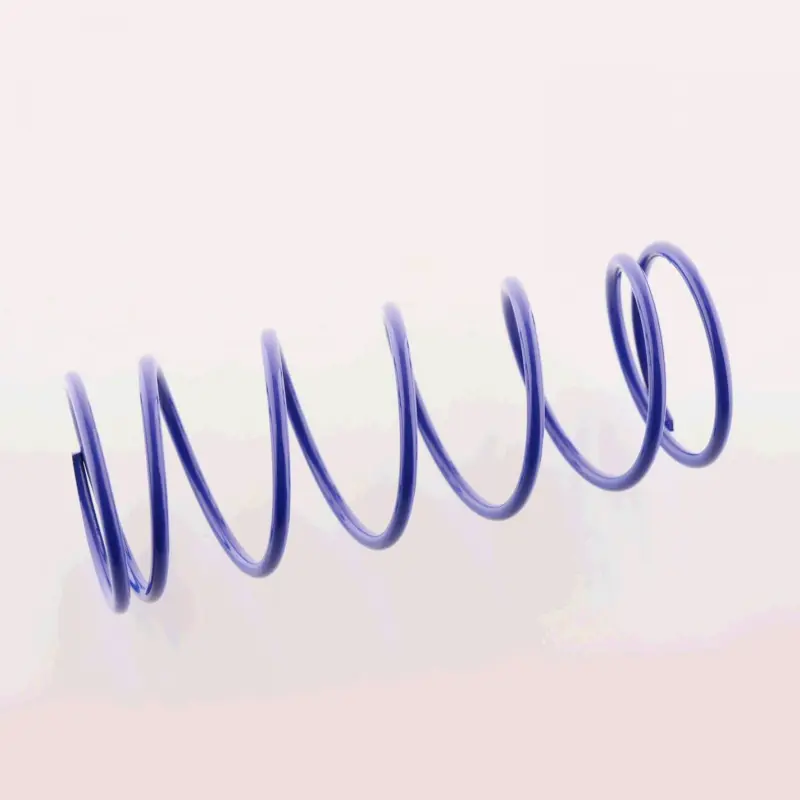

Пружина торкдрайвера 4T GY6 150, синя

Пружина торкдрайвера для 4-тактного двигуна GY6 150

Центральна пружина торкдрайвера встановлюється в задньому шківі пасової безступінчастої трансмісії скутера. Вона підтискає рухому щоку веденого шківа та протидіє зусиллю, яке передається пасом від переднього варіатора. Завдяки цьому задній шків змінює робочий діаметр узгоджено з переднім, а пас повертається у вихідне положення після зниження обертів.

Ця синя пружина призначена для трансмісій чотиритактних скутерів сімейства GY6 150. Деталь розташована за механізмом зчеплення та працює разом із торкдрайвером, пасом, переднім варіатором і його роликами. Її не слід плутати з невеликими пружинами колодок відцентрового зчеплення: ті визначають момент контакту колодок із дзвоном, а центральна пружина впливає на ведений шків і бере участь у зміні передатного відношення варіатора.

Призначення пружини у трансмісії

Під час розгону ролики переднього варіатора зсувають його щоки, пас виходить на більший робочий діаметр спереду й водночас опускається глибше між щоками заднього шківа. Пружина торкдрайвера при цьому стискається. Коли оберти зменшуються, вона зводить щоки веденого шківа та допомагає пасу повернутися до положення, що відповідає меншій швидкості. Тому стан і параметри пружини впливають на узгодженість переміщення паса та характер перемикання безступінчастої трансмісії.

Пружину замінюють у разі втрати пружності, помітної деформації, тріщин, пошкодження витків або невідповідності встановленої деталі конфігурації варіатора. Під час обслуговування варто перевірити й суміжні компоненти: стан паса, робочі поверхні шківів, напрямні торкдрайвера, ролики переднього варіатора та деталі зчеплення. Незвична поведінка трансмісії не завжди спричинена лише центральною пружиною, тому комплексний огляд допомагає вчасно виявити іншу несправність.

Як перевірити сумісність

• Тип двигуна: чотиритактне сімейство GY6 150.
• Місце встановлення: задній ведений шків варіатора, у складі торкдрайвера та зчеплення.
• Виконання: циліндрична гвинтова пружина синього кольору.
• Розміри: перед монтажем порівняйте зовнішній і внутрішній діаметри, вільну довжину, діаметр дроту та форму опорних витків зі знятою пружиною.
• Налаштування варіатора: врахуйте встановлені ролики, пас і конфігурацію веденого шківа, адже ці компоненти діють як єдина механічна система.

Синій колір підтверджує виконання цієї позиції, однак сам по собі не визначає жорсткість або умовний діапазон обертів: колірні позначення відрізняються залежно від виробника. Щоб зберегти штатний характер роботи трансмісії, пружину добирають за типом двигуна, розмірами та параметрами попередньої деталі. Для зміненої конфігурації варіатора її жорсткість узгоджують із масою роликів та іншими компонентами налаштування.

Монтаж і перевірка після встановлення

Пружина працює з попереднім стисканням. Для розбирання та складання веденого шківа застосовують пристосування, яке надійно утримує механізм і дає змогу контрольовано послабити або затягнути центральну гайку. Робочі поверхні паса й щік мають залишатися чистими, без мастила та оливи. Напрямні й інші точки обслуговують відповідно до вимог конкретного механізму, не допускаючи потрапляння мастильного матеріалу на пас.

Після складання перевіряють правильність посадки пружини в обох опорах, вільний рух рухомої щоки, положення паса та надійність кріплення. Перед повноцінною поїздкою доцільно оцінити роботу трансмісії з невеликим навантаженням: розгін має відбуватися без ривків, стороннього шуму та ознак проковзування. Такий порядок добору й монтажу дає змогу використати пружину саме у відповідному варіанті GY6 150 та зберегти узгоджену роботу компонентів варіатора.
