Поворотна пружина стартера Husqvarna 137/142 EMAS

Поворотна пружина стартера Husqvarna 137/142 EMAS

Пружина призначена для ремонту ручного стартера бензопил Husqvarna 137 і 142. Вона розміщується всередині корпусу механізму запуску та взаємодіє з барабаном, на який намотано стартерний шнур. Під час витягування рукоятки пружина натягується, а після ривка повертає барабан у зворотному напрямку й допомагає прибрати шнур назад у корпус. Завдяки цьому рукоятка займає початкове положення, а стартер залишається готовим до наступної спроби запуску.

Призначення деталі у стартері

Ручний стартер працює як пов’язана система з корпусу, барабана, шнура, рукоятки, поворотної пружини та деталей зачеплення. Пружина не запускає двигун самостійно: її завдання — забезпечити зворотне обертання барабана після витягування шнура. Якщо вона справна та правильно натягнута, шнур послідовно намотується на барабан і не залишається вільно звисати після ривка.

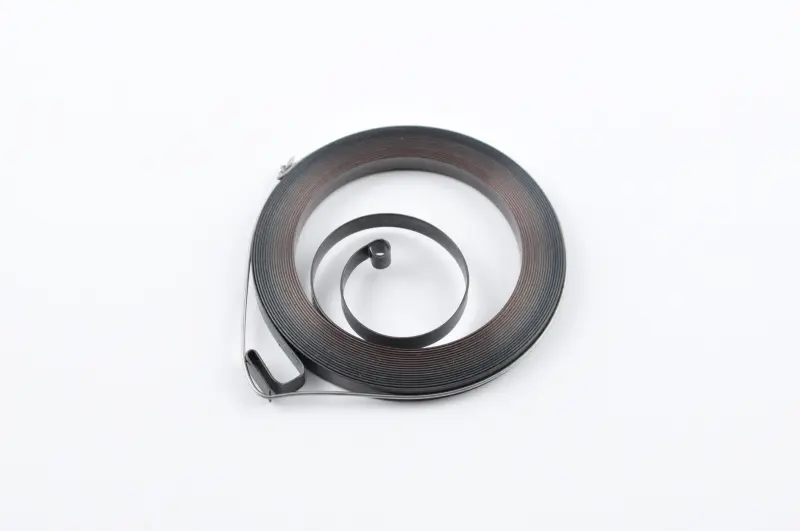

Деталь має форму пласкої спіралі зі сформованими кінцями для фіксації в механізмі. Така конфігурація дає пружині змогу скручуватися в обмеженому просторі корпусу стартера та передавати поворотне зусилля барабану. Положення кінців і напрямок установлення потрібно зберігати: неправильне зачеплення не дасть створити потрібний натяг або спричинить вихід пружини з посадкового місця.

Коли потрібна заміна

• стартерний шнур після ривка не втягується до корпусу;
• рукоятка повертається не повністю та залишається на відстані від кришки стартера;
• шнур намотується нерівномірно, із зупинками або ривками;
• після розбирання виявлено розрив, деформацію, перекручування чи вихід кінця пружини із зачеплення.

Подібні ознаки можуть виникати не лише через пружину. Перед ремонтом варто перевірити стан шнура, вільне обертання барабана, цілісність його посадкового місця та правильність зачеплення деталей стартера. Якщо шнур перетертий, барабан пошкоджений або механізм забруднений, самого встановлення нової пружини може бути недостатньо для нормального повернення рукоятки.

Підбір та встановлення

Пружина заявлена для бензопил Husqvarna 137 і 142. Під час вибору потрібно звірити модель пилки та виконання встановленого стартера, а демонтовану деталь порівняти з новою за загальним діаметром спіралі, шириною стрічки, формою обох кінців і розташуванням зачепів. Ці ознаки особливо важливі, якщо стартер раніше замінювали повністю або ремонтували з використанням деталей іншого виконання.

• Перед розбиранням зупиніть двигун, дочекайтеся його охолодження та від’єднайте провід від свічки запалювання.
• Знімайте кришку стартера без різких рухів і запам’ятайте положення барабана, шнура та точок фіксації пружини.
• Враховуйте, що встановлена пружина перебуває під натягом. Під час зняття утримуйте деталі механізму та використовуйте захист очей і рук.
• Після складання кілька разів повільно витягніть шнур і переконайтеся, що барабан обертається вільно, рукоятка повертається до корпусу, а пружина не досягає граничного натягу раніше за повний хід шнура.

Попередню перевірку краще виконувати плавно, без сильного ривка. Шнур має виходити без заклинювання та повністю намотуватися назад. Якщо повернення надто слабке, надто різке або барабан зупиняється, стартер потрібно знову розібрати та перевірити зачепи, укладання спіралі й натяг. Правильно підібрана та встановлена пружина відновлює штатну функцію повернення шнура без потреби міняти стартер повністю, якщо решта його деталей справна.
