Пружина курка руків’я бензопили STIHL MS 180 FORESTER

Пружина курка руків’я бензопили STIHL MS 180 FORESTER

Торсійна пружина FORESTER призначена для механізму курка в руків’ї бензопили STIHL MS 180. Вона встановлюється всередині вузла керування газом поруч із курком, блокіратором і тягою. Деталь створює потрібне зворотне зусилля після натискання, тому курок має вільно рухатися та повертатися у вихідне положення без заїдань. Така запчастина потрібна під час ремонту руків’я, якщо штатна пружина загублена, деформована, зламана або перестала правильно взаємодіяти з курком.

Конструкція та призначення

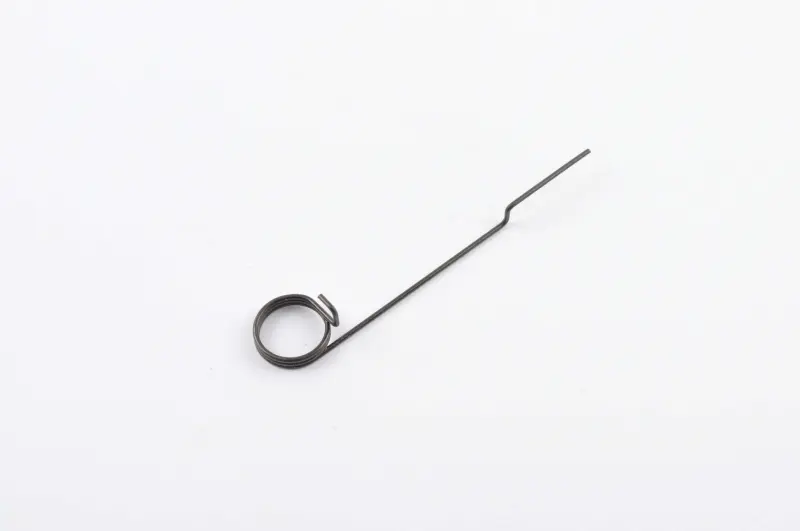

Пружина має вигляд компактної спіралі з двома функціональними кінцями. Один кінець короткий і загнутий, другий утворює довгий важіль із формованими вигинами. Під час монтажу спіраль займає передбачене місце в руків’ї, а кінці спираються на відповідні частини механізму. Саме їхнє розташування визначає напрямок зусилля та правильне повернення курка. Підгинати кінці для припасування не варто: зміна геометрії може порушити посадку й хід деталей.

У деталюванні MS 180 торсійна пружина належить до складання рами руків’я, де також розміщені тяга газу, блокіратор курка, сам курок і накладка руків’я. Тому несправність цієї невеликої деталі може безпосередньо позначатися на органах керування: курок повертається не повністю, рухається незвично вільно, підклинює або не утримується в передбаченому положенні. Перед заміною доцільно перевірити сусідні деталі, адже пошкоджений курок, зношені точки опори чи неправильно встановлена тяга також впливають на рух механізму.

Що перевірити під час добору

• Модель бензопили. Позиція розрахована на STIHL MS 180; позначення моделі потрібно звіряти повністю з урахуванням виконання конкретної пилки.
• Форму спіралі. Порівняйте діаметр витка, кількість і напрямок витків зі знятою пружиною.
• Конфігурацію кінців. Довжина обох важелів, напрямок короткого загину та розташування проміжних вигинів мають відповідати попередній деталі.
• Посадкові точки. Переконайтеся, що в руків’ї цілі опори, на які встановлюються спіраль та її кінці.
• Стан суміжних деталей. Курок, блокіратор і тяга мають рухатися без перекосу та мати неушкоджені місця сполучення.

Заміна пружини курка

До розбирання корисно зафіксувати положення попередньої пружини та напрямок початкового натягу. Після зняття частин руків’я нову деталь розміщують у тій самій орієнтації: спіраль установлюють на її опору, а короткий і довгий кінці заводять у передбачені точки механізму. Пружина не повинна бути затиснута пластмасовими частинами, виступати з посадкового місця або торкатися деталей, які не беруть участі в її роботі.

Після встановлення курок кілька разів переміщують вручну до остаточного складання. Його хід має бути плавним, а повернення — стабільним після кожного натискання. Одночасно перевіряють роботу блокіратора й тяги: вони не повинні випадати з напрямних, чіплятися за корпус або залишатися в проміжному положенні. Якщо рух став тугим, пружину встановлюють повторно, перевіряючи орієнтацію кінців і правильність розміщення всіх деталей руків’я.

Ця пружина підходить для відновлення штатної роботи курка під час ремонту бензопили STIHL MS 180. Для впевненого вибору самої назви моделі пилки недостатньо: перед монтажем зіставте геометрію деталі з попередньою пружиною та перевірте виконання руків’я. Такий підхід особливо доречний, якщо бензопилу вже ремонтували або в її механізмі раніше замінювали курок, блокіратор чи корпусні частини.
