Поворотна пружина кікстартера Suzuki Address 50/100

Поворотна пружина кікстартера Suzuki Address 50/100

Пружина призначена для механізму ножного запуску скутерів Suzuki Address 50 та Address 100. Вона працює разом із валом і сектором кікстартера: після натискання на заводну ніжку створює поворотне зусилля та допомагає важелю піднятися у вихідне положення. Справна пружина потрібна для нормального зворотного ходу механізму й утримання ніжки у передбаченому положенні між запусками двигуна.

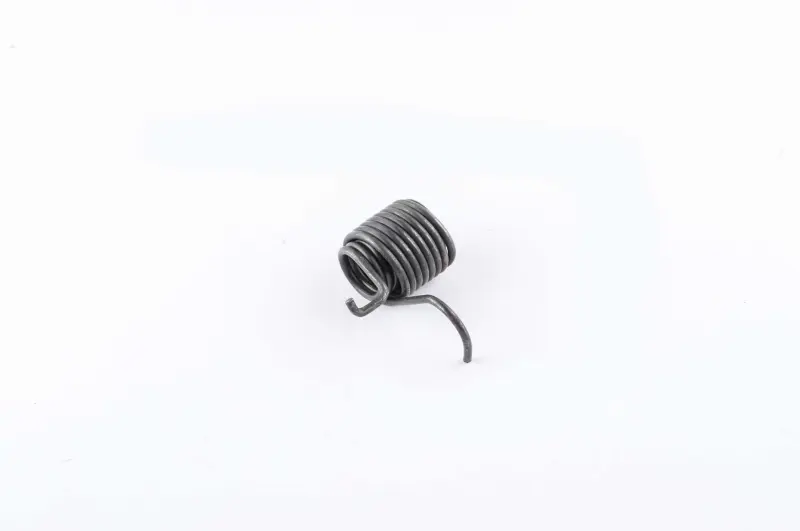

Деталь має форму компактної витої пружини кручення з двома відігнутими кінцями. Один кінець фіксується відносно нерухомої частини механізму, а другий взаємодіє з рухомою частиною кікстартера. Під час натискання на ніжку пружина закручується, накопичує зусилля, а після зняття навантаження повертає механізм назад. Форма кінців, напрямок навивання та положення витків визначають правильність установлення деталі й роботу без перекосу.

Коли потрібна заміна

Пружину перевіряють, якщо заводна ніжка перестала самостійно підніматися, повертається не повністю, залишається в нижньому положенні або має незвично вільний хід. Такі ознаки можуть виникнути через зламаний виток, деформацію одного з кінців, втрату пружності чи вихід зачепа з посадкового місця. Подібну поведінку іноді спричиняють забруднення, зношення вала, сектора або інших деталей пускового механізму, тому перед ремонтом варто оглянути весь вузол і визначити справжню причину несправності.

Експлуатувати скутер із ніжкою, яка не займає штатного положення, не слід. Неповне повернення може супроводжуватися стороннім шумом і небажаним контактом деталей механізму. Своєчасна перевірка допомагає виявити не лише пошкоджену пружину, а й зношені посадкові місця, стопорні деталі або утруднений рух вала.

Як перевірити сумісність

Ця позиція заявлена для Suzuki Address 50 та Address 100, проте в межах модельного сімейства можуть використовуватися різні виконання пускового механізму. Для точного підбору порівняйте демонтовану пружину з новою деталлю за місцем установлення, зовнішнім і внутрішнім діаметром витків, товщиною дроту, кількістю та напрямком витків, довжиною відігнутих кінців, їхнім кутом і формою зачепів. Додатково перевірте діаметр вала й розташування відповідних точок фіксації. Збігу лише марки та робочого об’єму двигуна без перевірки конструкції недостатньо.

• Призначення: повернення ніжки кікстартера після натискання.
• Застосування: механізм ножного запуску Suzuki Address 50/100.
• Конструкція: циліндрична вита пружина кручення з двома монтажними кінцями.
• Основні критерії підбору: геометрія витків, напрямок навивання, форма та положення зачепів.

Установлення та перевірка після ремонту

Для заміни потрібен доступ до механізму кікстартера. Перед розбиранням доцільно зафіксувати взаємне положення вала, сектора, пружини, шайб і стопорних деталей. Посадкові місця очищають та оглядають: задирки, вироблення або пошкоджені упори можуть перешкоджати вільному поверненню навіть із новою пружиною. Обидва кінці потрібно встановити у призначені точки фіксації, не змінюючи напрямок навивання та не створюючи довільного попереднього натягу.

Послідовність складання й величина попереднього закручування залежать від конкретної модифікації скутера, тому їх визначають за технічною документацією відповідної моделі. Пружину не можна розтягувати, укорочувати її кінці або підгинати їх для компенсації розбіжностей: така доробка змінює геометрію та вказує на помилковий підбір або несправність сполучених деталей.

Після складання кілька разів плавно натисніть на заводну ніжку при вимкненому двигуні. Важіль має рухатися без заклинювання, упевнено повертатися й зупинятися у нормальному верхньому положенні. Після цього перевірте відсутність тертя, стукоту та контакту ніжки з корпусними деталями. Такий контроль дає змогу переконатися, що пружина правильно зачеплена, а вал і сектор установлені у потрібному положенні.
