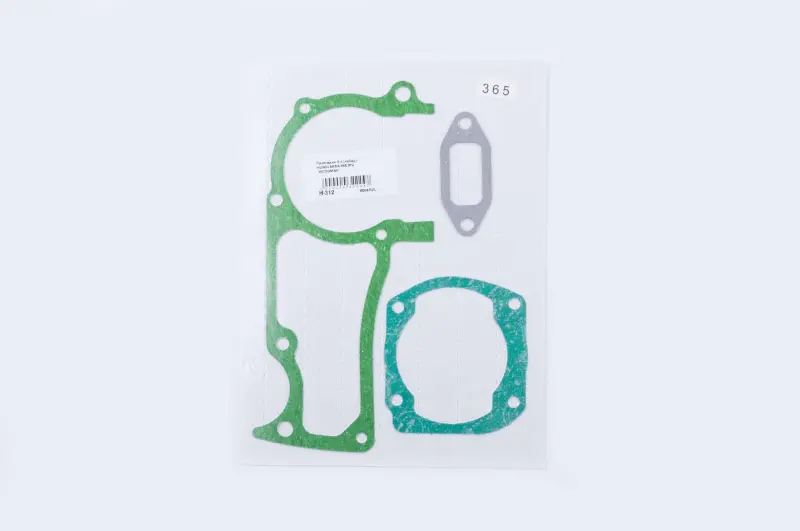

Набір прокладок Woodman для бензопил Husqvarna 365/372

Набір прокладок Woodman для бензопил Husqvarna 365/372

Комплект призначений для ремонту двигуна бензопил Husqvarna 365 і 372. До набору входять три профільні прокладки: картера, основи циліндра та глушника. Вони встановлюються в різних місцях силової частини пили й відновлюють щільність рознімних з’єднань після розбирання. Такий комплект стане у пригоді під час ремонту картера, зняття циліндра, обслуговування поршневої групи або демонтажу глушника.

Кожна прокладка повторює контур свого посадкового місця та має отвори під кріплення й канали відповідного з’єднання. Прокладка картера розміщується між його половинами, прокладка циліндра — між циліндром і посадковою площиною картера, а компактна прокладка глушника ущільнює випускне з’єднання. Спільне використання деталей дає змогу замінити ущільнення в кількох розібраних стиках у межах одного ремонту.

Призначення деталей комплекту

• Прокладка картера утворює ущільнення між половинами корпусу двигуна. Її замінюють після роз’єднання картера, адже вже обтиснута деталь може не забезпечити потрібної щільності під час повторного складання.
• Прокладка основи циліндра встановлюється на стику циліндра й картера. Ціла прокладка з відповідним контуром закриває з’єднання по всій посадковій площині та допомагає уникнути витоку паливоповітряної суміші.
• Прокладка глушника розташовується у випускному з’єднанні. Вона перешкоджає прориву відпрацьованих газів через стик і потрібна під час зворотного встановлення знятого глушника.

Набір використовують не лише після виявлення негерметичності. Нові прокладки доцільно встановлювати під час планового перебирання двигуна, заміни циліндро-поршневої групи або ремонту картера, якщо відповідні з’єднання вже розкривалися. Приводом для перевірки ущільнень можуть бути сліди підтікання на стиках, прорив вихлопних газів біля глушника, нестабільна робота двигуна або пошкодження прокладки, виявлене під час розбирання. Перед ремонтом потрібно перевірити й інші можливі причини таких ознак.

Як перевірити сумісність

Основний орієнтир під час підбору — модель бензопили Husqvarna 365 або 372. Ці пили мають різні виконання та роки випуску, тому самого номера серії недостатньо для остаточного вибору. Порівняйте контур кожної деталі зі старою прокладкою та посадковою поверхнею: мають збігатися зовнішня форма, розташування кріпильних отворів, вирізи й проходи. Особливо уважно перевіряють прокладку циліндра, оскільки її геометрія повинна відповідати основі встановленого циліндра.

Комплект містить саме три плоскі профільні прокладки. Сальники колінчастого вала, гумові кільця, мембрани карбюратора та кріплення до цього набору не належать. Якщо ремонт передбачає заміну додаткових ущільнень, їх підбирають окремо відповідно до конкретної модифікації пили та переліку запланованих робіт.

Рекомендації зі встановлення

Перед складанням видаліть залишки попередньої прокладки зі сполучених площин та очистьте поверхні від забруднень, не залишаючи подряпин. Посадкові місця оглядають на наявність пошкоджень і деформації. Нову деталь укладають без заломів та зміщення, суміщаючи всі отвори й канали; вона не повинна перекривати проходи або виступати всередину сполучених порожнин.

Кріплення затягують у послідовності та із зусиллям, передбаченими сервісною документацією для конкретної версії бензопили. Рівномірне притискання особливо важливе для протяжних з’єднань картера й основи циліндра. Після складання слід перевірити щільність відремонтованих стиків і роботу двигуна. Якщо ремонт потребує повного розділення картера або зняття циліндра, встановлення краще виконувати за наявності відповідного інструменту та досвіду обслуговування двотактних двигунів.

Набір Woodman підходить для відновлення штатних рознімних з’єднань під час обслуговування Husqvarna 365/372. Перед замовленням порівняйте модель пили, конфігурацію встановленого двигуна та геометрію трьох прокладок зі знятими деталями.
