Черв'ячний привід маслонасоса FORESTER для Goodluck GL4500/5200

Черв'ячний привід маслонасоса FORESTER для Goodluck GL4500/5200

Ця деталь передає обертання на масляний насос бензопили та бере участь у подачі мастила до пиляльної гарнітури. Вона призначена для бензопил Goodluck серій GL4500 і GL5200. Привід установлюють замість зношеного або пошкодженого черв'яка, коли насос справний, але його приводна частина не забезпечує належної роботи системи мащення.

Черв'як працює разом із маслонасосом, тому стан деталі безпосередньо впливає на надходження мастила до шини та ланцюга. Зношення профілю, тріщини, деформація посадкової частини або пошкодження сполучених поверхонь можуть порушити передавання обертання. У такому разі мастило перестає надходити або подається нестабільно, хоча в бачку воно є, канали очищені, а регулювання не дає очікуваного результату.

Призначення та конструкція

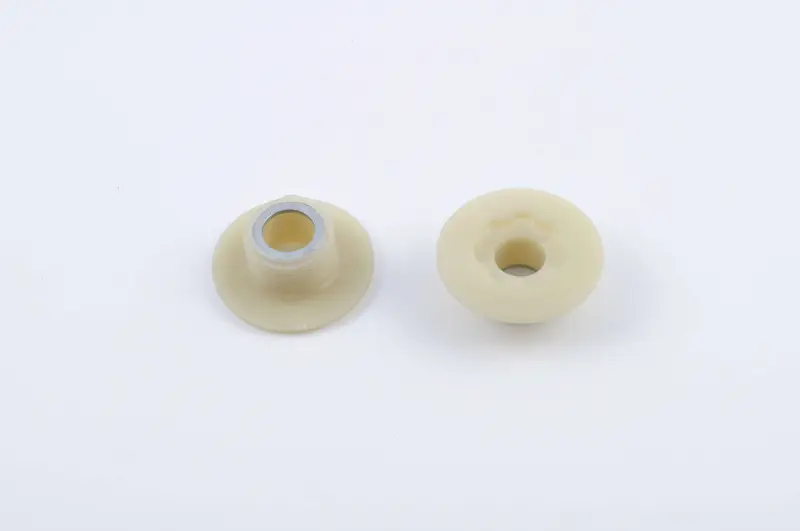

Привід має компактну кільцеву форму з наскрізним центральним отвором. У конструкції передбачене металеве кільце в посадковій зоні. Деталь належить саме до приводу маслонасоса: її не варто плутати з насосом у зборі, мастилопроводом, фільтром або регулювальним механізмом. Таке розмежування суттєве під час ремонту, адже відсутність мащення може бути пов'язана не лише з черв'яком, а й із самим насосом або засміченням каналів.

Модельні позначення GL4500 і GL5200 застосовуються для кількох варіантів бензопил зі схожим компонуванням. Перед замовленням бажано розібрати відповідну частину пили та зіставити нову деталь зі знятим приводом. Перевіряють загальну форму, зовнішній профіль, діаметр центрального отвору, висоту, розташування металевого кільця та конфігурацію поверхонь, які взаємодіють із сусідніми деталями. Орієнтуватися лише на зовнішність бензопили або об'єм двигуна недостатньо.

Коли потрібна заміна

• ланцюг і шина залишаються сухими за наявності мастила в бачку;
• подача мастила стала переривчастою або помітно зменшилася;
• на старому черв'яку виявлені тріщини, деформація чи стертий приводний профіль;
• деталь прокручується та не передає рух на насос;
• під час розбирання виявлено люфт або пошкодження посадкової зони.

Ці ознаки допомагають визначити напрямок діагностики, однак перед заміною потрібно перевірити всю систему. Масляний канал та отвір у шині очищають від тирси й забруднень, оглядають фільтр і магістраль, переконуються у справності насоса. Якщо пошкоджений не лише привід, установлення одного нового черв'яка не відновить нормального надходження мастила.

Добір та встановлення

Для правильного вибору враховують точну модель бензопили — Goodluck GL4500 або GL5200 — і конструкцію раніше встановленої деталі. Розміри та профіль мають збігатися без перероблення. Черв'як установлюють на очищене посадкове місце, одночасно перевіряючи сполучені поверхні та вільне обертання механізму. Деталь не слід запресовувати з перекосом або підганяти різальним інструментом: невідповідність зазвичай означає, що обрано інший конструктивний варіант.

Після складання систему заповнюють відповідним мастилом для пиляльної гарнітури та перевіряють його надходження до шини й ланцюга на безпечній відкритій ділянці. До підтвердження нормальної подачі не варто продовжувати пиляння, оскільки сухе тертя прискорює нагрівання та зношення гарнітури. Черв'ячний привід FORESTER підходить для планового ремонту бензопил Goodluck GL4500/5200 за умови підтвердженого збігу посадки й профілю зі знятою деталлю.
