Запобіжник курка газу мотокоси WOODMAN

Запобіжник курка газу мотокоси WOODMAN

Механічний запобіжник установлюється в рукоятці керування мотокоси поруч із курком газу. Він утримує курок заблокованим, доки оператор не натисне на запобіжник під час нормального охоплення рукоятки. Після цього курок отримує вільний хід і дає змогу керувати обертами двигуна. Коли рукоятку відпускають, справний механізм повертається у початкове положення та знову блокує натискання на газ.

Ця деталь належить до механізму керування, а не до електрики інструмента. Вона використовується для ремонту рукоятки з відповідною формою посадкового місця, розташуванням осі та схемою взаємодії з курком. Заміна потрібна, якщо штатний важіль тріснув, деформувався, втратив опору в місці повороту, заїдає в корпусі або перестав надійно блокувати курок. Користуватися мотокосою з несправним механізмом блокування не слід.

Конструкція та призначення

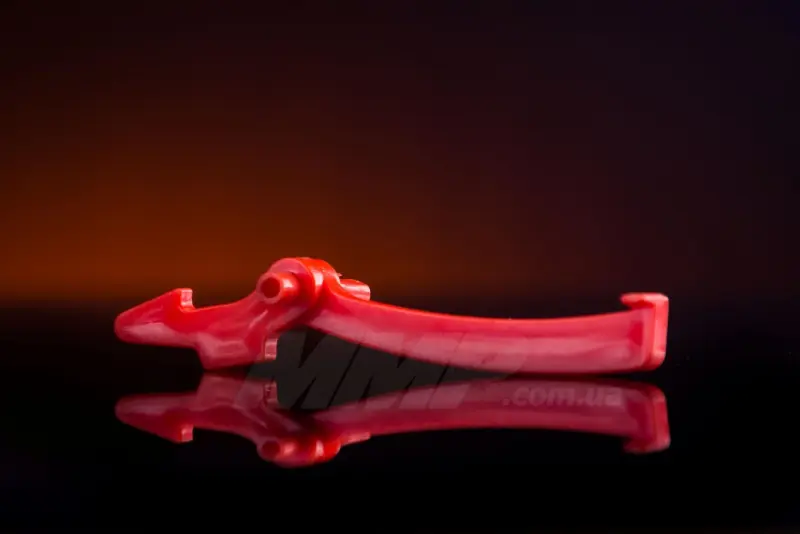

Запобіжник виготовлений як окремий червоний важіль витягнутої вигнутої форми. У передній частині передбачена кругла поворотна опора, а на протилежному кінці розташований виступ, що взаємодіє з деталями рукоятки. Така конфігурація дає важелю змогу рухатися всередині корпусу та звільняти курок лише за потрібного напрямку натискання. Для правильної роботи мають значення не тільки довжина деталі, а й положення осі, профіль вигину, висота упорів і відстань між контактними ділянками.

Повернення запобіжника забезпечують конструкція зібраної рукоятки та справна пружина. Важіль повинен рухатися без відчутного опору, самостійно займати початкове положення й не залишатися натиснутим після послаблення хвату. Сам курок за відпущеного запобіжника має залишатися заблокованим у положенні холостого ходу.

Як перевірити сумісність

Підбір виконують за знятою деталлю та будовою корпусу ручки. Назви мотокоси недостатньо: у різних версіях техніки можуть застосовуватися рукоятки з іншими внутрішніми напрямними й точками опори. Перед замовленням зіставте старий і новий важіль за всією геометрією, а не лише за кольором чи загальним силуетом.

• Поворотна опора: порівняйте її розташування, зовнішній профіль та отвір під вісь.
• Форма важеля: перевірте довжину, напрямок вигину й висоту ділянок, які проходять усередині корпусу.
• Контакт із курком: зіставте положення виступу, що утримує або звільняє курок газу.
• Посадка в рукоятці: половини корпусу мають з'єднуватися без примусового підтискання деталі.
• Поворотний механізм: розташування пружини та напрямок її дії повинні відповідати початковій конструкції.

Установлення та перевірка після ремонту

Перед розбиранням зупиніть двигун і від'єднайте ковпачок свічки запалювання. Розбирайте корпус рукоятки обережно, запам'ятовуючи положення курка, запобіжника, пружин і кріплення. Установіть важіль на передбачену вісь без підрізання, свердління чи зміни профілю: такі доробки порушують розраховану взаємодію деталей.

Після складання кілька разів перевірте механізм на непрацюючому інструменті. Без натискання на запобіжник курок газу не повинен отримувати робочий хід. Під час натискання обидва важелі мають рухатися вільно, а після відпускання — повертатися без заїдань. Корпус рукоятки не повинен перетискати деталі або залишати щілину між половинами. Лише після успішної механічної перевірки можна приєднати свічку та переконатися, що після відпускання газу двигун переходить на холостий хід, а різальне оснащення зупиняється відповідно до інструкції мотокоси.
