Циліндро-поршнева група мотокоси 1E44F Ø44 мм, чорна WOODMAN

ЦПГ WOODMAN для двигуна мотокоси 1E44F

Циліндро-поршнева група призначена для ремонту бензинової мотокоси або тримера з двигуном 1E44F і циліндром діаметром 44 мм. Комплект замінює основні деталі, які утворюють камеру згоряння, забезпечують стискання паливної суміші та передають зусилля від поршня до шатунно-кривошипного механізму. Така заміна потрібна в разі зношення циліндра й поршня, появи задирів, пошкодження кілець або помітного зниження компресії.

Позначення моделі 1E44F і діаметр 44 мм є головними початковими параметрами добору. Вони мають відповідати характеристикам установленого двигуна, проте перед ремонтом необхідно також порівняти конфігурацію старого циліндра: розташування впускного й випускного вікон, форму каналів, кріпильні отвори, посадкову площину та з’єднання з карбюратором і глушником. Мотокоси зі схожим зовнішнім виглядом можуть оснащуватися різними модифікаціями двигуна, тому самої назви техніки для точного вибору недостатньо.

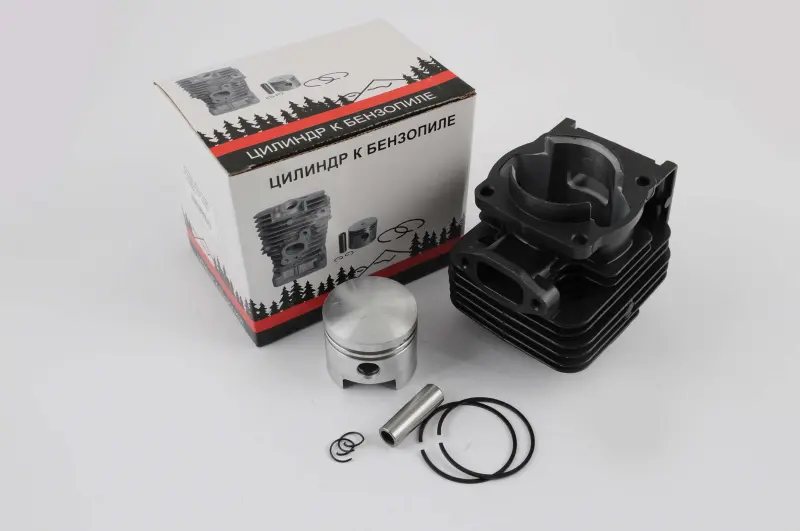

Склад і призначення деталей

• Циліндр із ребрами охолодження утворює напрямну поверхню для руху поршня, а розвинене оребрення відводить тепло під час роботи двигуна.
• Поршень сприймає тиск газів і через палець передає зусилля шатуну.
• Два поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, що необхідно для підтримання компресії.
• Поршневий палець з’єднує поршень із верхньою головкою шатуна.
• Стопорні кільця пальця фіксують палець у поршні та перешкоджають його осьовому зміщенню.

Чорне виконання циліндра відповідає цій версії ЦПГ WOODMAN і допомагає відрізнити її від інших варіантів деталі під час попереднього добору. Колір не замінює перевірку розміру та геометрії: вирішальними залишаються позначення двигуна 1E44F, діаметр 44 мм і повний збіг приєднувальних елементів зі знятим циліндром.

Коли потрібна заміна циліндро-поршневої групи

Перевірка ЦПГ доцільна, якщо двигун почав гірше запускатися, втратив тягу, нестабільно працює під навантаженням або має недостатню компресію. Підставою для заміни є виявлені після розбирання задири на дзеркалі циліндра, пошкодження поршня, зношення канавок або поломка й втрата пружності кілець. Перед установленням нового комплекту потрібно визначити причину пошкодження попередніх деталей. Слід перевірити стан шатуна та підшипника поршневого пальця, відсутність сторонніх частинок у картері, герметичність з’єднань і справність систем подавання пального та охолодження. Якщо початкову причину не усунути, нова поршнева група також може швидко зазнати пошкоджень.

Добір і встановлення

До початку складання порівняйте новий і демонтований циліндри за висотою, кріпленням, формою вікон та розташуванням каналів. Окремо зіставте діаметр і довжину поршневого пальця, форму днища поршня, кількість кілець і розташування їхніх фіксувальних штифтів. Прокладки, голчастий підшипник пальця та інші супутні деталі слід добирати окремо, якщо вони потрібні під час ремонту й не входять до наявного набору.

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразиву та сміття всередину картера. Поверхні тертя перед складанням змащують моторною оливою, призначеною для двигуна мотокоси. Кільця встановлюють без перекосу, суміщаючи їхні розрізи з фіксувальними штифтами в канавках поршня. Стопорні кільця мають повністю ввійти у свої посадкові канавки. Якщо на днищі поршня передбачена стрілка або інша монтажна позначка, орієнтацію виконують відповідно до конструкції розібраного двигуна. Після складання перевіряють вільне переміщення поршня та відсутність заїдань. Точний добір і акуратний монтаж дають змогу відновити компресію, впевнений запуск і нормальну тягу справного двигуна 1E44F.
