Циліндро-поршнева група мотокоси 1E36F Ø36 мм WOODMAN

Циліндро-поршнева група WOODMAN для двигуна 1E36F

ЦПГ із діаметром циліндра 36 мм призначена для ремонту мотокіс і бензинових тримерів із двигуном типу 1E36F. Комплект застосовують у разі пошкодження циліндра, поршня або кілець, коли зношення деталей погіршує компресію, ускладнює запуск і зменшує тягу двигуна. Одночасне встановлення сполучених компонентів дає змогу відновити циліндро-поршневу частину без окремого підбору циліндра та поршня.

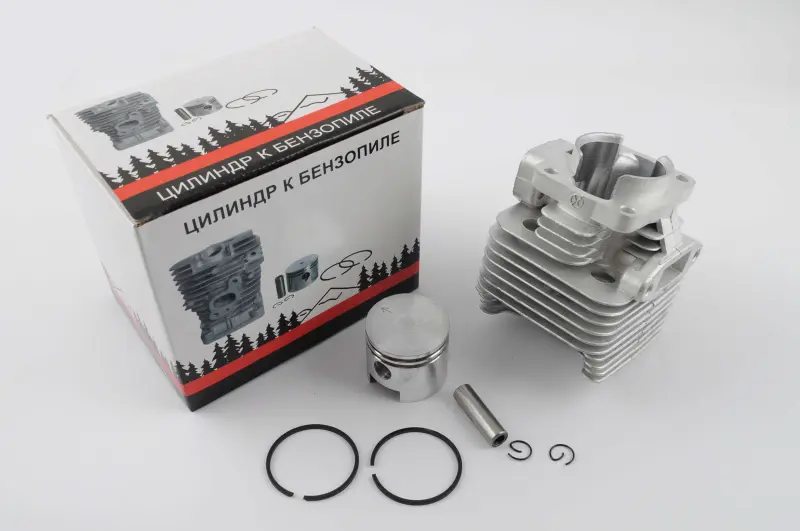

До комплекту входять циліндр із зовнішніми ребрами охолодження, поршень, два поршневі кільця, поршневий палець і два стопорні кільця. Циліндр утворює напрямну поверхню для руху поршня, а кільця ущільнюють проміжок між деталями під час роботи двигуна. Палець з’єднує поршень із шатуном, стопорні кільця утримують його від осьового зміщення. Такий склад охоплює основні деталі, що безпосередньо працюють усередині циліндра та зазвичай перевіряються разом під час розбирання двигуна.

Коли потрібна заміна ЦПГ

Підставою для діагностики стають утруднений запуск справно налаштованого двигуна, помітне зниження тяги, нестабільна робота, падіння компресії або сторонній металевий звук. Після розбирання оцінюють стан дзеркала циліндра, поверхні поршня, канавок і кілець. Задири, глибокі сліди тертя, прогар днища, пошкоджені канавки або надмірне зношення сполучених поверхонь указують на потребу в ремонті. Перед установленням нової групи варто також визначити причину пошкодження, щоб несправність системи змащення, перегрів, забруднення впуску чи неправильне регулювання не спричинили повторного зношення.

Що перевірити під час підбору

• Тип двигуна: позначення двигуна, який ремонтується, має відповідати 1E36F.
• Діаметр циліндра: номінальний розмір цієї групи становить 36 мм.
• Конструкція старої деталі: порівняйте розташування точок кріплення, впускного й випускного каналів, форму основи циліндра та посадку прилеглих деталей.
• Поршневе з’єднання: до складання зіставте поршень, палець, кільця та стопори з демонтованими компонентами.
• Стан двигуна: перевірте шатун, підшипник пальця, колінчастий вал, ущільнення та сполучені поверхні; пошкодження сусідніх деталей неможливо усунути лише заміною ЦПГ.

Практичні особливості

• Циліндр і поршень постачаються в одному наборі, тому основні сполучені деталі можна замінити в межах одного ремонту.
• Два поршневі кільця забезпечують ущільнення поршня в циліндрі за умови правильного встановлення та справного стану канавок.
• Зовнішні ребра циліндра збільшують площу теплообміну з навколишнім повітрям під час роботи двигуна.
• Палець і два стопорні кільця дають змогу скласти передбачене конструкцією з’єднання поршня із шатуном.

Рекомендації зі встановлення

Монтаж виконують на очищеному двигуні, не допускаючи потрапляння абразиву та забруднень усередину картера. Перед складанням очищають посадкову площину, перевіряють відсутність пошкоджень різьби й оцінюють стан прокладки циліндра. Кільця встановлюють у відповідні канавки без перекручування та надмірного розтягування, а стопори повністю заводять у посадкові канавки поршня. Орієнтацію поршня, циліндра й каналів зберігають відповідно до конструкції двигуна 1E36F.

Після складання потрібно переконатися, що поршень рухається без заклинювання, кріплення затягнуте рівномірно, а впускні та випускні з’єднання герметичні. Перший запуск виконують лише після повного складання й перевірки двигуна. Якщо модель мотокоси має конструктивну модифікацію, вирішальними критеріями залишаються позначення двигуна, діаметр 36 мм і збіг усіх посадкових елементів зі знятою ЦПГ.
