Поршневий комплект WOODMAN для бензопили STIHL MS 210, Ø40 мм, палець 10 мм

Поршневий комплект WOODMAN для STIHL MS 210

Комплект призначений для ремонту циліндро-поршневої групи бензопили STIHL MS 210. Головні параметри добору — діаметр поршня 40 мм і діаметр поршневого пальця 10 мм. Перед ремонтом ці розміри потрібно зіставити з установленими деталями та циліндром конкретної пилки. Така перевірка особливо потрібна, якщо двигун уже розбирали, циліндр замінювали або в механізмі стоять нештатні запчастини.

Поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після її займання. Через поршневий палець і шатун зусилля передається на колінчастий вал. Стан поверхні поршня, канавок і кілець безпосередньо пов’язаний із компресією, запуском двигуна та стабільністю його роботи під навантаженням. Задири, пошкодження днища, зношення канавок або втрата рухомості кілець є підставою для розбирання й перевірки циліндро-поршневої групи.

Склад і призначення деталей

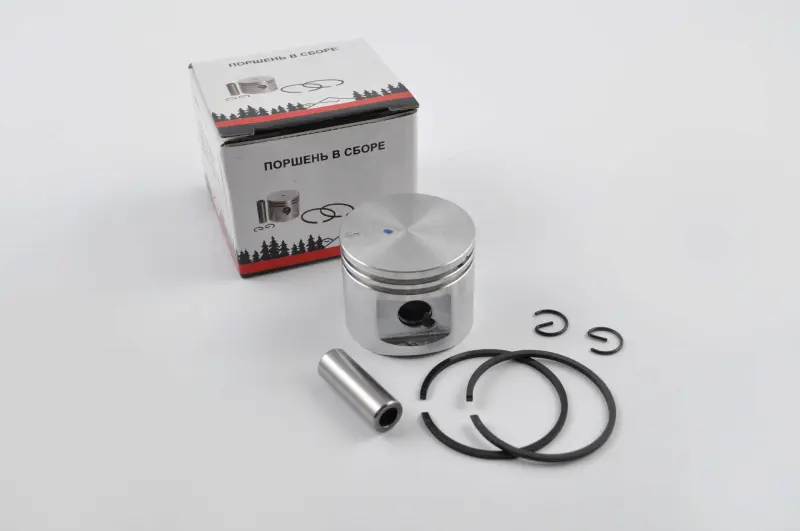

До набору входять поршень, поршневий палець, два поршневі кільця та два стопорні кільця. Поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра, а стопорні кільця утримують палець у посадковому отворі. Комплектний формат дає змогу одночасно замінити пов’язані деталі та не залишати в новому з’єднанні старі кільця чи фіксатори з невідомим ступенем зношення.

• Діаметр поршня 40 мм: відповідає розміру циліндро-поршневої групи, яку застосовують на STIHL MS 210.
• Палець діаметром 10 мм: дає змогу перевірити відповідність поршня шатунному з’єднанню до складання.
• Два поршневі кільця: створюють ущільнення в циліндрі за правильної посадки в канавках.
• Два стопорні кільця: фіксують палець з обох боків після встановлення.

Як перевірити сумісність

Під час вибору не варто орієнтуватися лише на подібність форми. Перевірте модель бензопили, фактичний діаметр циліндра, діаметр пальця, кількість і розташування поршневих кілець, форму спідниці, положення вікон та загальну геометрію демонтованого поршня. Якщо на пилці встановлено інший циліндр, деталь добирають за параметрами наявної циліндро-поршневої групи. Поршень діаметром 40 мм із пальцем 10 мм не можна замінювати деталлю близького розміру: навіть невелика розбіжність порушує потрібну посадку.

Перед монтажем циліндр оглядають на наявність задирів, глибоких рисок, слідів перегрівання та вираженого зношення. Новий поршень не усуває пошкоджень циліндра й не компенсує неправильного проміжку. Окремо перевіряють шатун, голчастий підшипник пальця та стан посадкових місць. Якщо попередній поршень зруйнувався, з картера й каналів прибирають можливі частинки, щоб вони не пошкодили нові деталі після запуску.

Рекомендації зі встановлення

Складання виконують із чистими деталями та монтажним мастилом, придатним для двотактного двигуна. Кільця мають вільно розміщуватися у своїх канавках, а їхні замки — займати передбачене конструкцією положення. Стопорні кільця повністю встановлюють у посадкові канавки; повторно застосовувати деформовані фіксатори не слід. Під час введення поршня в циліндр кільця обережно стискають, не прикладаючи ударного навантаження та не пошкоджуючи їх крайками циліндра.

Після ремонту потрібно усунути причину попереднього зношення: перевірити подавання паливної суміші, герметичність впуску й картера, стан системи охолодження та правильність приготування пального. Це допомагає запобігти повторним задирам і перегріванню. Поршневий комплект WOODMAN підходить для планового відновлення STIHL MS 210 за підтверджених розмірів 40/10 мм і справного циліндра або за його окремої заміни на сумісний.
