Поршневий комплект WOODMAN для бензопили STIHL MS 066, Ø54 мм

Поршневий комплект WOODMAN для STIHL MS 066, Ø54 мм

Комплект призначений для ремонту циліндро-поршневої групи бензопили STIHL MS 066. Поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля від тиску газів до шатуна через поршневий палець. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, тому стан цих деталей безпосередньо пов’язаний із компресією, запуском двигуна та його роботою під навантаженням.

Коли потрібна заміна

Поршень і кільця перевіряють у разі зниження компресії, ускладненого запуску, втрати потужності, стороннього механічного шуму або після перегрівання двигуна. Підставою для ремонту також є задири на спідниці, пошкодження днища, зношення кільцевих канавок, поломка чи залягання кілець. Перед замовленням потрібно визначити причину несправності: встановлення нового поршня в циліндр із глибокими подряпинами, порушеною геометрією або пошкодженою робочою поверхнею не усуває початкову проблему.

Номінальний діаметр поршня становить 54 мм, а діаметр пальця — 12 мм. Ці розміри стосуються заявленого виконання для MS 066, проте самого збігу діаметра недостатньо. Під час підбору враховують точну модель і модифікацію пилки, форму поршня, розташування кільцевих канавок, висоту деталі, конфігурацію спідниці та положення пальця. Найкраще зіставити всі доступні розміри й конструктивні ознаки зі знятим поршнем до початку складання.

Склад та основні параметри

• Призначення: ремонт поршневої частини двигуна бензопили STIHL MS 066.
• Діаметр поршня: 54 мм.
• Діаметр поршневого пальця: 12 мм.

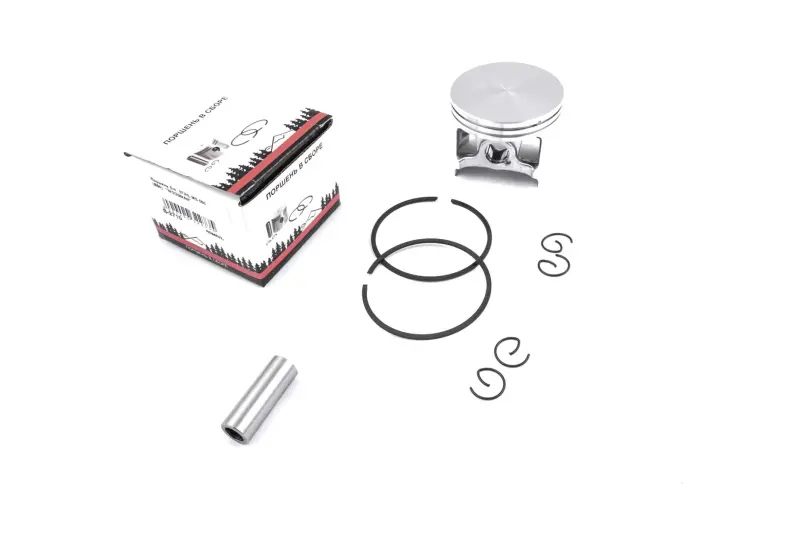

• У комплекті: поршень, два поршневі кільця, поршневий палець і два стопорні кільця.
• Бренд: WOODMAN.

Комплектний формат дає змогу одночасно встановити сполучені деталі, що беруть участь у русі та фіксації поршня. Два стопорні кільця утримують палець з обох боків, а пара поршневих кілець забезпечує передбачене конструкцією ущільнення в циліндрі. Циліндр, прокладки, підшипник верхньої головки шатуна та інші деталі двигуна до заявленого набору не входять.

Підбір і підготовка до встановлення

До розбирання слід переконатися, що пилка належить саме до серії MS 066 та використовує поршень номінального діаметра 54 мм. В окремих версіях техніки деталі циліндро-поршневої групи можуть відрізнятися, тому модельне позначення потрібно зіставляти разом із фактичними параметрами демонтованої деталі. Особливо уважно перевіряють діаметр пальця, форму вікон і спідниці, положення канавок, загальну висоту та посадку в циліндрі.

Перед монтажем циліндр очищають і оглядають по всій робочій поверхні. Кромки каналів не повинні пошкоджувати кільця під час складання, а кільцеві канавки мають залишатися чистими. Палець повинен входити без перекосу, стопорні кільця — повністю займати свої посадкові місця. Орієнтацію поршня визначають за технічною схемою конкретної модифікації двигуна. Кільця встановлюють обережно, не розтягуючи їх більше, ніж потрібно, після чого перевіряють вільний рух поршня.

Після складання колінчастий вал потрібно обережно провернути вручну та переконатися у відсутності заїдань і контакту деталей. Така перевірка допомагає виявити помилку посадки до запуску двигуна. Поршневий комплект WOODMAN підходить для планового ремонту або відновлення MS 066 після зношення, якщо циліндр придатний до подальшої роботи, а розміри й конструкція повністю відповідають версії бензопили.
