Комплект поршня для бензопили Husqvarna 340 Ø40 мм WOODMAN

Комплект поршня WOODMAN для Husqvarna 340 Ø40 мм

Комплект призначений для ремонту циліндро-поршневої групи бензопили Husqvarna 340 із циліндром діаметром 40 мм. Поршень сприймає тиск газів після займання паливної суміші, рухається всередині циліндра та через палець передає зусилля на шатун. Водночас поршневе кільце ущільнює проміжок між поршнем і стінкою циліндра, тому стан і відповідність цих деталей безпосередньо пов’язані з компресією, запуском двигуна та його роботою під навантаженням.

Коли потрібна заміна поршня

Підставою для розбирання двигуна можуть бути зниження компресії, ускладнений запуск, втрата тяги або сторонні механічні звуки. Під час дефектування звертають увагу на задири на спідниці поршня, пошкодження днища, зношення канавки під кільце та порушення рухливості самого кільця. Установлення нового поршня не усуває причин перегрівання, недостатнього змащування чи потрапляння абразивних частинок, тому перед складанням необхідно перевірити циліндр, підшипник поршневого пальця, шатун і герметичність двигуна. Якщо дзеркало циліндра має глибокі пошкодження або його геометрію порушено, лише заміни поршневого комплекту може бути недостатньо.

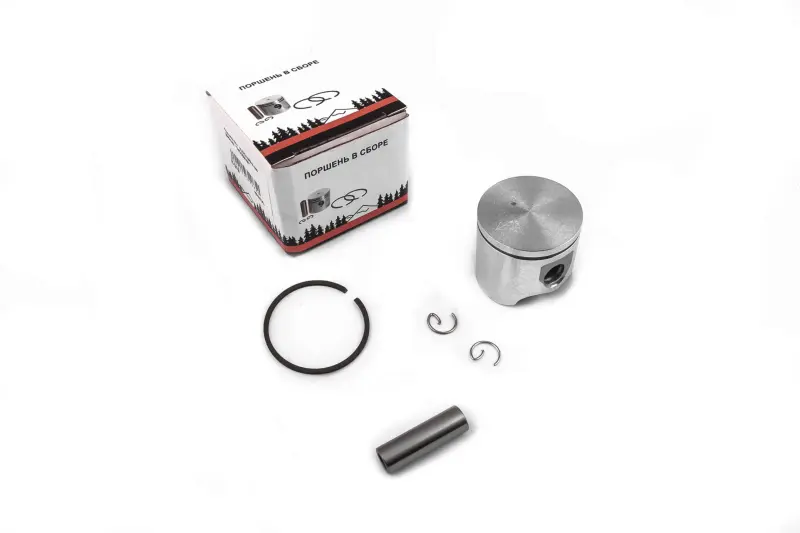

Комплектація та призначення деталей

• Поршень діаметром 40 мм — відповідає розміру циліндра, який застосовується на зазначеній версії Husqvarna 340.
• Одне поршневе кільце — установлюється в канавку поршня та забезпечує потрібне ущільнення в циліндрі.
• Поршневий палець діаметром 10 мм — з’єднує поршень із верхньою головкою шатуна.
• Два стопорні кільця — фіксують палець з обох боків і не дають йому зміщуватися вздовж посадкового отвору.

Наявність узгоджених деталей в одному наборі спрощує ремонт: не потрібно окремо добирати кільце, палець і фіксатори до нового поршня. Голчастий підшипник пальця до складу представленого комплекту не входить, тому його стан перевіряють окремо та за потреби добирають для конкретної модифікації пили.

Як перевірити сумісність

Позначення Husqvarna 340 недостатньо для вибору без додаткового звіряння, адже в різні періоди випуску в межах однієї серії могли застосовуватися відмінні варіанти циліндро-поршневих деталей. Перед замовленням порівняйте діаметр старого поршня та циліндра з розміром 40 мм, а діаметр пальця — з розміром 10 мм. Також зіставте форму днища й спідниці, розташування вікна, кількість і положення канавок, висоту поршня та відстань від осі пальця до днища. Ці параметри мають відповідати знятій деталі. Не можна добирати поршень лише за зовнішнім діаметром: невідповідність висоти або розташування конструктивних ділянок здатна перешкодити правильному руху поршня та роботі газорозподілу двотактного двигуна.

Рекомендації зі встановлення

Монтаж виконують на чистому розібраному двигуні після перевірки циліндра та сполучених деталей. Поршневе кільце має вільно рухатися у своїй канавці та правильно розташовуватися відносно фіксувального штифта. Стопорні кільця встановлюють у призначені для них канавки без надмірного розгинання; після монтажу перевіряють їхню повну посадку. Напрямок поршня визначають за конструкцією знятої деталі та вимогами двигуна Husqvarna 340. Під час складання поверхні циліндра, поршня, кільця й пальця змащують мастилом, призначеним для двотактного двигуна, а циліндр установлюють без перекосу та без докладання сили до кільця.

Комплект WOODMAN підходить для планового відновлення Husqvarna 340, коли циліндр придатний до подальшої експлуатації, а поршень або пов’язані з ним деталі зношені. Точне звіряння діаметра, пальця та геометрії до початку ремонту допомагає уникнути повторного розбирання й пошкодження нового комплекту.
