Поршень для бензопили Husqvarna 268 Ø50 мм WOODMAN

Поршень WOODMAN для бензопили Husqvarna 268, Ø50 мм

Поршневий комплект призначений для ремонту циліндро-поршневої групи бензопили Husqvarna 268. Діаметр поршня становить 50 мм, діаметр пальця — 12 мм. Деталь рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через палець на шатун. Стан поршня, кільця й поверхні циліндра безпосередньо впливає на компресію, запуск двигуна та здатність пили зберігати тягу під навантаженням.

Склад і призначення деталей

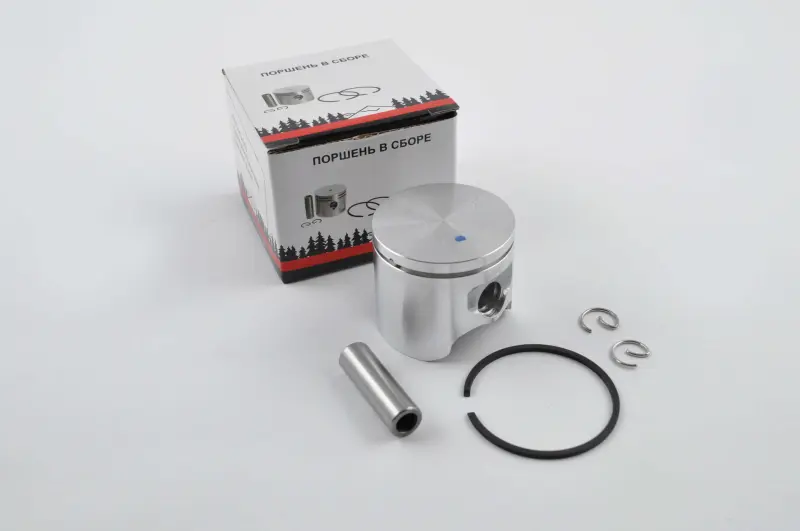

До комплекту входять поршень, одне поршневе кільце, поршневий палець і два стопорні кільця. Поршневе кільце встановлюється в канавку та ущільнює проміжок між поршнем і стінкою циліндра. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового зміщення. Наявність цих деталей в одному наборі дає змогу одночасно оновити сполучені компоненти з’єднання та не використовувати повторно фіксатори пальця, які вже працювали.

Такий комплект застосовують під час відновлення двигуна після зношення поршневої пари. Підставою для діагностики є зниження компресії, ускладнений запуск, втрата тяги, задири на спідниці поршня, пошкодження днища або зношення канавки кільця. Ці ознаки можуть мати різні причини, тому перед розбиранням потрібно перевірити загальний стан двигуна, а після демонтажу — уважно оглянути циліндр та інші деталі кривошипно-шатунного механізму.

Як правильно підібрати поршень

• Модель бензопили: комплект розрахований на Husqvarna 268. Збігу марки недостатньо, адже поршні інших моделей можуть відрізнятися геометрією.
• Діаметр поршня: номінальний розмір становить 50 мм. Його зіставляють із розміром циліндра та демонтованого поршня.
• Поршневий палець: підтверджений діаметр — 12 мм. Перед складанням необхідно перевірити відповідність пальця шатуну та встановленому голчастому підшипнику.
• Конструкція: порівнюють форму днища й спідниці, розташування вікна у спідниці, кількість кільцевих канавок і положення конструктивних вирізів.
• Стан циліндра: робоча поверхня має бути придатною для встановлення нового поршня та кільця.

Особливу увагу приділяють циліндру. Глибокі риски, задири, сліди перегрівання або порушення геометрії не можна усунути лише заміною поршня. Новий комплект, установлений у пошкоджений циліндр, швидко зноситься й не відновить потрібне ущільнення. За наявності сумнівів циліндр вимірюють і визначають належний обсяг ремонту до замовлення деталей.

Підготовка та встановлення

Складання виконують на ретельно очищеному двигуні: бруд і абразив не повинні потрапити до картера, канавки кільця або на поверхню циліндра. До монтажу перевіряють посадку кільця в канавці, вільний рух поршневого пальця та стан голчастого підшипника верхньої головки шатуна. Поршень установлюють у правильному напрямку відносно вікон циліндра, орієнтуючись на конструкцію демонтованої деталі та вимоги сервісної документації Husqvarna 268.

Стопорні кільця мають повністю ввійти у свої канавки. Після встановлення кожного фіксатора перевіряють його посадку, адже вихід пальця в бік циліндра спричиняє серйозне пошкодження поверхні. Кільце під час введення поршня в циліндр акуратно стискають, не перекручуючи та не застосовуючи ударного навантаження. Сполучені поверхні змащують мастилом, призначеним для двотактних двигунів.

До остаточного складання потрібно встановити причину попереднього зношення. Поршень може пошкодитися через перегрівання, недостатнє змащування, підсмоктування повітря, забруднення впуску або потрапляння сторонніх частинок. Без усунення первинної несправності задири можуть з’явитися знову. Після ремонту колінчастий вал прокручують вручну та переконуються, що поршень рухається плавно, без заклинювання й стороннього контакту.

WOODMAN Ø50 мм — комплект для відновлення поршневої частини двигуна Husqvarna 268. Для точного вибору зіставте модель пили, діаметр поршня та пальця, форму старої деталі й стан циліндра. За відсутності досвіду ремонту двотактних двигунів установлення варто доручити профільному майстру.
