Поршень 45 мм для бензопили Goodluck GL 5200 WOODMAN

Поршень 45 мм для бензопили Goodluck GL 5200 WOODMAN

Комплект призначений для ремонту циліндро-поршневої групи бензопили Goodluck GL 5200 із діаметром циліндра 45 мм. Поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та через палець передає зусилля на шатун. Стан цієї деталі й установлених на ній кілець безпосередньо пов’язаний із компресією, стабільним запуском і здатністю двигуна розвивати тягу під навантаженням.

Будова та призначення

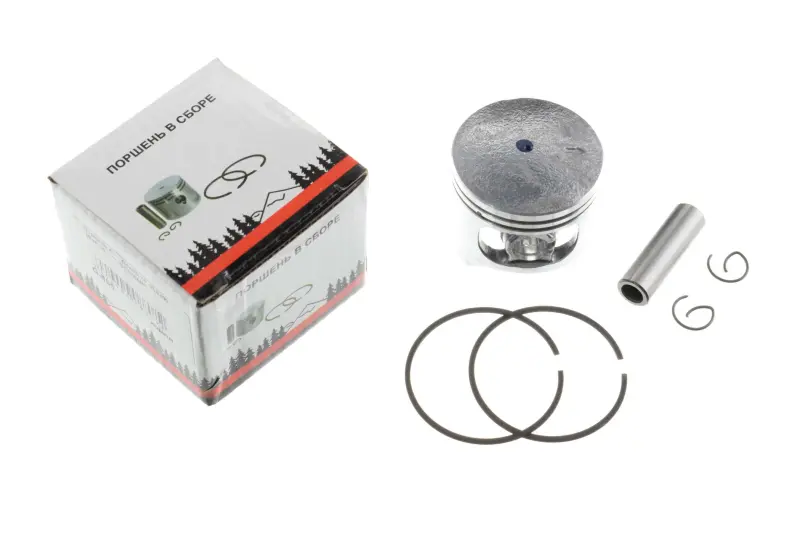

До комплекту входять поршень, два поршневі кільця, палець діаметром 11 мм і два стопорні кільця пальця. Такий набір дає змогу одночасно замінити основні сполучені деталі, не встановлюючи в новий поршень кільця або фіксатори, які вже працювали у двигуні. Поршневі кільця розміщуються в канавках і ущільнюють проміжок між поршнем та стінкою циліндра, а палець з’єднує поршень із шатуном. Стопорні кільця утримують палець від осьового переміщення під час роботи двигуна.

• Тип деталі: поршневий комплект для бензопили.
• Сумісність: Goodluck GL 5200 і китайські бензопили серії 5200 із відповідною геометрією циліндро-поршневої групи.
• Діаметр поршня: 45 мм.
• Діаметр пальця: 11 мм.
• Склад комплекту: поршень, два кільця, палець і два стопорні кільця.
• Виробник: WOODMAN.

Як правильно підібрати поршень

Позначення моделі 5200 не скасовує перевірки розмірів: бензопили зі схожим зовнішнім виконанням можуть відрізнятися деталями двигуна. Перед замовленням потрібно зіставити діаметр старого поршня та циліндра, діаметр пальця, висоту поршня, розташування канавок для кілець і відстань від осі пальця до днища. Новий поршень має відповідати циліндру не лише за номінальним діаметром 45 мм, а й за всією приєднувальною геометрією.

Якщо на старій деталі утворилися задири, відколи, прогар днища, пошкодження канавок або значне зношення спідниці, необхідно перевірити внутрішню поверхню циліндра. Глибокі риски, порушення геометрії чи виражене вироблення циліндра можуть вимагати ширшого ремонту: встановлення лише нового поршня не усуне дефекти сполученої поверхні. Одночасно перевіряють шатун, голчастий підшипник пальця та відсутність сторонніх частинок у картері.

Поради щодо встановлення

Монтаж виконують на очищеному двигуні після видалення нагару та забруднень із доступних зон. Кільця встановлюють у призначені для них канавки без надмірного розтягування; їхні замки повинні займати положення, передбачене фіксаторами в поршні. Палець вводять без ударного навантаження, а кожне стопорне кільце повністю розміщують у канавці. До завершення складання перевіряють вільний рух деталей і відсутність перекосу.

Орієнтацію поршня відносно впускних і випускних вікон визначають за конструкцією демонтованої деталі та двигуна. Під час установлення циліндр насувають обережно, рівномірно стискаючи кільця, щоб не пошкодити їх крайкою вікна. Роботу з циліндро-поршневою групою доцільно доручити майстру, якщо немає інструменту для точного вимірювання деталей і досвіду складання двотактних двигунів.

Коли підходить цей комплект

Поршень WOODMAN обирають для ремонту Goodluck GL 5200, коли підтверджені діаметр 45 мм і палець 11 мм, а циліндр придатний для подальшої експлуатації. Комплект актуальний у разі зниження компресії, пошкодження поршня або зношення його канавок, проте остаточний склад ремонту визначають після розбирання та дефектування двигуна. Точне зіставлення розмірів допомагає уникнути неправильної посадки, контакту поршня зі стінкою циліндра та повторного розбирання бензопили.
