Поршень Suzuki AD 65 +0,25 Ø44,25 мм TM EVO

Ремонтний поршень Suzuki AD 65 Ø44,25 мм

Поршень TM EVO призначений для ремонту двотактного двигуна Suzuki AD 65 із циліндром, підготовленим під діаметр 44,25 мм. Це розмір першого ремонту: він на 0,25 мм більший за стандартний діаметр 44,00 мм. Деталь застосовують після зношення або пошкодження робочої поверхні циліндра, коли встановлення стандартного поршня вже не дає змоги отримати передбачений проміжок у циліндро-поршневій парі.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливної суміші та через поршневий палець передає зусилля на шатун. Від відповідності його діаметра фактичному розміру циліндра залежать компресія, стабільність запуску, відсутність стороннього стуку та нормальна робота відремонтованого двигуна. Тому позначення +0,25 не можна розглядати як приблизний варіант: воно має точно відповідати результату вимірювання й механічної обробки циліндра.

Що входить до набору

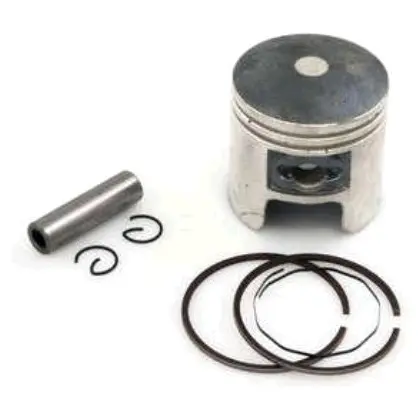

Набір містить поршень із двома кільцевими канавками, комплект поршневих кілець, поршневий палець і два стопорні кільця. Така конфігурація містить основні деталі для з’єднання поршня із шатуном та встановлення кілець. Перед складанням кожен компонент перевіряють на відсутність пошкоджень, а кільця добирають саме під діаметр 44,25 мм.

Як правильно підібрати поршень

• Модель двигуна: деталь призначена для Suzuki AD 65, який у товарних каталогах також позначають як Suzuki Address 65.
• Тип двигуна: поршень розрахований на двотактну модифікацію об’ємом 65 см³.
• Діаметр: фактичний розмір поршня становить 44,25 мм.
• Ремонтна градація: +0,25 відповідає першому ремонтному розміру після стандартного Ø44,00 мм.
• Поршневий палець: для сімейства поршнів AD 65 підтверджено діаметр пальця 10 мм; перед монтажем його потрібно зіставити із шатуном та знятою деталлю.

Самого збігу назви скутера недостатньо. До замовлення потрібно виміряти циліндр у кількох поясах і напрямках, визначити овальність та конусність, а також переконатися, що після обробки вийде розмір, придатний для поршня Ø44,25 мм із потрібним виробником двигуна монтажним проміжком. Якщо циліндр уже ремонтували, встановлений раніше поршень може належати до іншої розмірної групи.

Підготовка та встановлення

Розточування й остаточну обробку циліндра виконують за фактичним розміром конкретного поршня, а не лише за номінальною цифрою з назви. Перед складанням перевіряють проміжок між спідницею та циліндром, торцеві проміжки кілець, стан шатуна й посадку пальця. Канавки поршня, поверхню циліндра та картер очищають від абразиву, нагару й частинок пошкоджених деталей.

Кільця встановлюють без надмірного розтискання, суміщаючи їхні замки з передбаченими фіксаторами в канавках. Орієнтацію поршня відносно впускних і випускних вікон вибирають за конструктивними покажчиками та вимогами настанови для конкретного двигуна. Стопорні кільця мають повністю ввійти у свої канавки; деформовані фіксатори повторно не використовують. Після складання колінчастий вал прокручують вручну та переконуються, що поршень рухається вільно, а кільця не зачіпають крайки вікон циліндра.

Коли потрібна заміна

Підставою для ремонту можуть бути задири на спідниці, пошкодження днища, зношення кільцевих канавок, збільшений проміжок у циліндрі, сторонній стук або зниження компресії. Причину пошкодження потрібно усунути до встановлення нового комплекту: перевірити стан циліндра, мащення, подавання пального, герметичність впуску та відсутність сторонніх частинок. Точний добір ремонтного розміру й професійна обробка циліндра допомагають відновити правильну посадку деталей та уникнути повторного пошкодження після запуску.
