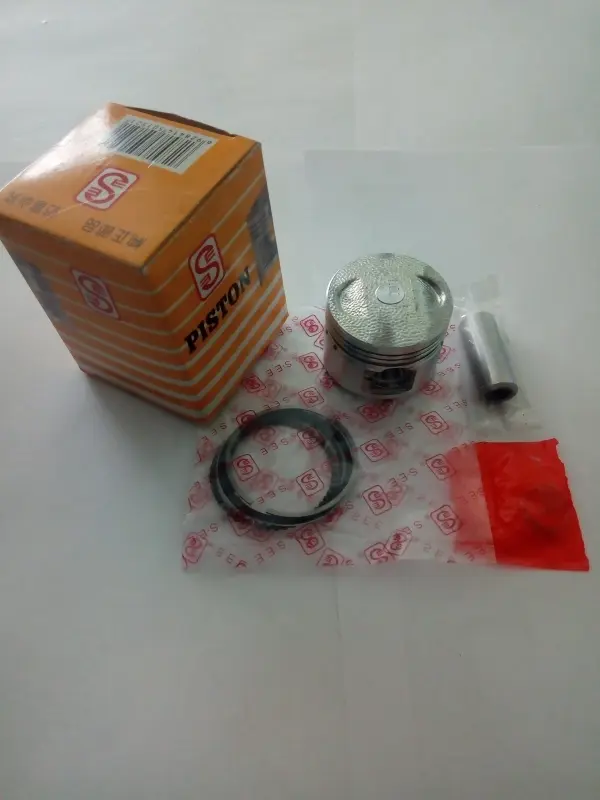

Поршень SEE 4T GY6 50 +1,00, Ø40,00 мм

Поршень SEE 4T GY6 50 +1,00, Ø40,00 мм

Поршень ремонтного розміру призначений для чотиритактних скутерних двигунів сімейства GY6 50. Діаметр деталі становить 40,00 мм, що відповідає збільшенню на 1,00 мм порівняно зі стандартним поршнем Ø39,00 мм і четвертому ремонтному розміру. Такий варіант застосовують під час відновлення циліндро-поршневої групи, коли зношення або пошкодження поверхні циліндра вже не дають змоги встановити поршень номінального діаметра.

Під час роботи двигуна поршень рухається в циліндрі, бере участь у стисканні паливоповітряної суміші та сприймає тиск газів після займання. Через поршневий палець зусилля передається на шатун, а далі — на колінчастий вал. Кільця ущільнюють проміжок між поршнем і стінкою циліндра, допомагають підтримувати компресію та контролювати потрапляння мастила до камери згоряння. Тому результат ремонту залежить не лише від стану нової деталі, а й від точності обробки циліндра, правильного зазору, стану кілець та акуратного складання.

Сумісність і основні параметри

• Тип двигуна: чотиритактний GY6 50.
• Сумісні позначення двигуна: 139QMA/1P39QMA та 139QMB/1P39QMB.
• Діаметр поршня: 40,00 мм.
• Ремонтне збільшення: +1,00 мм, четвертий ремонтний розмір.
• Діаметр поршневого пальця: 13 мм.
• Марка: SEE.
• Склад набору: поршень, поршневі кільця та палець.

Самого позначення GY6 50 недостатньо для вибору деталі: скутери різних виробників і років випуску можуть мати відмінні модифікації двигуна. Перед замовленням потрібно визначити код установленого мотора та виміряти старий поршень, палець і циліндр. Діаметр 40,00 мм має відповідати потрібному ремонтному розміру, а палець Ø13 мм — посадковим розмірам поршня та шатуна. Також порівнюють загальну висоту поршня, положення пальця, форму днища й розташування вибірок під клапани зі знятою деталлю.

Коли потрібен поршень +1,00 мм

Ремонтний поршень застосовують після діагностики циліндра та визначення його фактичного зношення. Підставою для розбирання можуть бути зниження компресії, ускладнений запуск, втрата тяги, підвищена витрата мастила, димність або сторонній шум у циліндрі. Причиною нерідко стають задири на спідниці, пошкодження днища, зношення канавок кілець чи порушення геометрії циліндра. Такі ознаки потребують перевірки всієї циліндро-поршневої групи: встановлення лише нового поршня не усуне зношення циліндра, пошкодження головки, клапанів або шатуна.

Розмір +1,00 мм не встановлюють у стандартний циліндр Ø39,00 мм без відповідного ремонту. Циліндр розточують і хонінгують під фактично виміряний поршень із зазором, передбаченим ремонтною документацією двигуна. Вибирати розмір лише за заявленим об’ємом скутера не можна: спочатку вимірюють циліндр і визначають, чи допускає він подальшу обробку. Якщо циліндр уже має надмірне зношення, глибокі пошкодження або невідповідний попередній розмір, може знадобитися заміна циліндра чи комплектної ЦПГ.

Рекомендації зі встановлення

Перед складанням перевіряють чистоту мастильних каналів, стан циліндра, шатуна та посадки поршневого пальця. Кільця встановлюють у відповідні канавки без перекручування, попередньо перевіривши їхні бічні й торцеві зазори. Замки кілець розташовують за схемою, наведеною в посібнику до конкретного двигуна. Поршень орієнтують відносно впуску та випуску за конструктивними ознаками деталі й вимогами виробника мотора.

Палець має входити без ударного навантаження, а його фіксатори — повністю займати канавки. Під час складання поверхні тертя змащують моторною оливою, після чого вручну перевіряють вільний рух деталей. Головку циліндра та привід газорозподілу встановлюють із дотриманням фаз і регламентованих моментів затягування. Професійні вимірювання та правильний початковий режим експлуатації після ремонту допомагають відновити компресію й запобігти повторному пошкодженню циліндро-поршневої групи.
