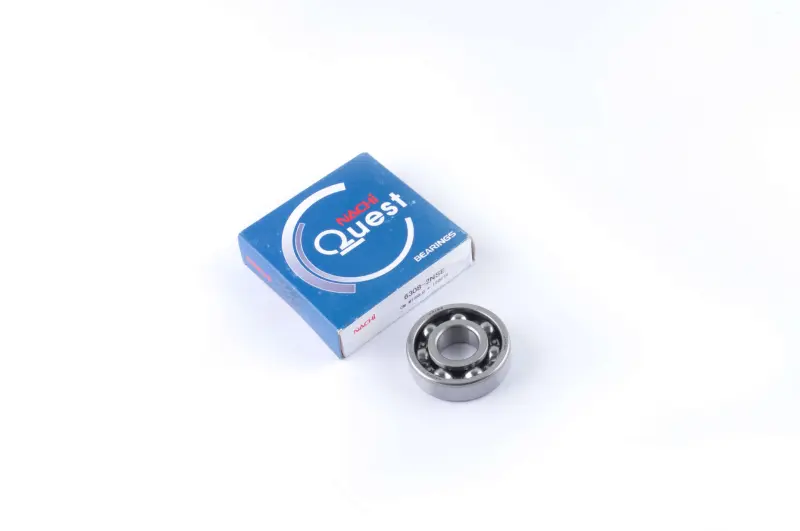

Підшипник колінвала 63/22 22×56×16 для GY6 125/150 QUEST

Підшипник колінвала 63/22 QUEST для GY6 125/150

Кульковий підшипник 63/22 призначений для опори колінчастого вала в чотиритактних двигунах сімейства GY6 об’ємом 125 і 150 см³. Він установлюється в картері, підтримує вал під час обертання та сприймає навантаження, що виникає в кривошипно-шатунному механізмі. Розмір 22×56×16 мм означає внутрішній діаметр, зовнішній діаметр і ширину. Для правильного підбору мають збігатися всі три параметри: відповідності лише одного діаметра недостатньо для належної посадки деталі.

Модель 63/22 належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Така конструкція розрахована насамперед на радіальне навантаження, а також здатна сприймати осьове навантаження в обох напрямках у межах, передбачених для підшипників цього типу. Відкрите виконання без бічних ущільнень відповідає застосуванню всередині двигуна, де умови змащування визначає конструкція самого агрегату. Підшипник працює як корінна опора колінвала та допомагає зберігати його правильне положення відносно посадкових місць картера.

Що перевірити під час підбору

• Типорозмір: позначення 63/22 має відповідати вимогам двигуна, який ремонтується.
• Розміри: внутрішній діаметр — 22 мм, зовнішній — 56 мм, ширина — 16 мм.
• Сімейство двигуна: застосування заявлене для GY6 125/150; цей типорозмір також використовують у двигунах 152QMI та 157QMJ.
• Виконання: підшипник відкритий, без гумових ущільнень і металевих захисних шайб.
• Посадкові місця: перед замовленням потрібно зіставити розміри старого підшипника, шийки колінвала та гнізда в картері.

Позначення двигуна й робочий об’єм допомагають звузити вибір, але не замінюють перевірку розмірів. У скутерів однієї серії можуть траплятися різні модифікації силового агрегату, тому орієнтуватися лише на назву моделі техніки не варто. Якщо старий підшипник уже демонтований, вимірюють його отвір, зовнішній діаметр і ширину. Одночасно оцінюють стан шийки колінвала та гнізда: помітне вироблення, сліди прокручування кільця або пошкоджена поверхня потребують окремого усунення до складання.

Коли потрібна заміна

Підставою перевірити корінні підшипники є гул і сторонній шум із боку картера, відчутний радіальний люфт колінвала, шорстке або туге обертання, посилення вібрацій і сліди перегрівання. Ці ознаки не оцінюють окремо, адже подібні прояви можуть спричиняти інші деталі двигуна. Остаточне рішення приймають після розбирання, очищення та огляду опор. Підшипник із пошкодженими доріжками, раковинами, корозією, деформованим сепаратором або нерівномірним ходом повторно не встановлюють.

Рекомендації зі встановлення

Монтаж виконують на чисті та перевірені посадкові поверхні. Зусилля прикладають до того кільця, яке встановлюється з натягом: під час посадки на вал діють на внутрішнє кільце, а під час запресовування в корпус — на зовнішнє. Передавати монтажне навантаження через кульки та доріжки кочення не можна, оскільки так можна пошкодити новий підшипник ще до запуску двигуна. Для роботи використовують відповідну оправку або прес, забезпечуючи рівне положення деталі без перекосу.

Після встановлення перевіряють вільне обертання колінвала та правильність його положення в картері. Під час ремонту також оглядають другу опору, сальники й сполучені поверхні, оскільки стан цих деталей впливає на результат складання. Підшипник 63/22 QUEST підходить для планового відновлення двигуна GY6 125/150, коли підтверджені розмір 22×56×16 мм, відкрите виконання та відповідна конструкція посадкових місць.
