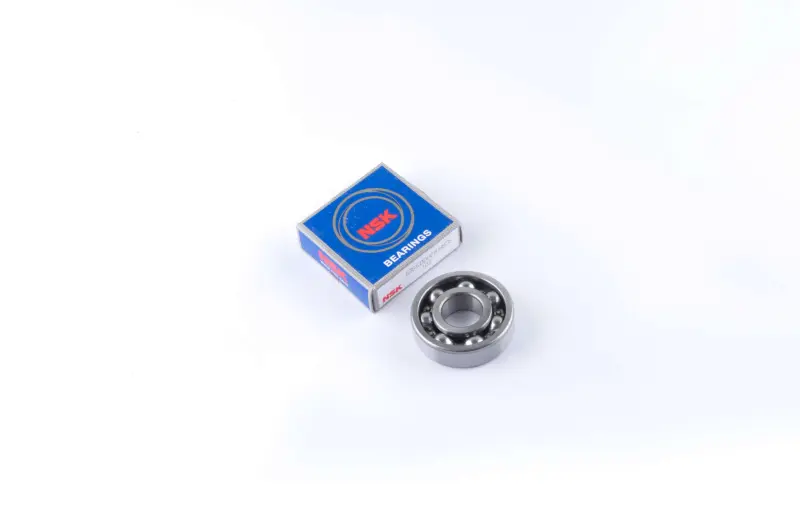

Підшипник колінвала 63/22 22×56×16 для GY6 125/150 NSK

Підшипник колінвала NSK 63/22 для двигуна GY6 125/150

Однорядний радіальний кульковий підшипник слугує опорою колінчастого вала в картері чотиритактного двигуна скутера. Він утримує вал у заданому положенні, сприймає радіальне навантаження, що виникає під час роботи, та забезпечує його рівномірне обертання. Деталь призначена для ремонту двигунів сімейства GY6 об’ємом 125 і 150 см³, зокрема моделей 152QMI, 1P52QMI, 157QMJ та 1P57QMJ.

Типорозмір 63/22 має внутрішній діаметр 22 мм, зовнішній діаметр 56 мм і ширину 16 мм. Це три головні параметри, які потрібно зіставити з посадковою поверхнею колінвала, гніздом картера та шириною попереднього підшипника. Збігу лише за робочим об’ємом двигуна недостатньо: у скутерах однакової кубатури трапляються різні модифікації картера й колінчастого вала. Перед замовленням слід перевірити тип двигуна та всі три розміри демонтованої деталі.

Конструкція та призначення

NSK 63/22 належить до однорядних радіальних кулькових підшипників із глибокими доріжками кочення. Виконання відкрите, без контактних ущільнень і металевих захисних шайб. Конструкція складається з внутрішнього та зовнішнього кілець, семи кульок і штампованого сталевого сепаратора. У зібраному двигуні підшипник працює як корінна опора колінвала: точність його посадки впливає на плавність обертання, рівень шуму й вібрації, а також на умови роботи розташованих поруч деталей.

Заміна потрібна за наявності відчутного люфту, шорсткого або тугого обертання, стороннього гулу, посиленої вібрації чи пошкоджень доріжок і тіл кочення. Такі ознаки не варто оцінювати окремо від стану всього механізму. Після розбирання двигуна перевіряють обидві опори колінвала, посадкові поверхні в картері, відповідні ділянки вала та сальники. Якщо попередній підшипник відпрацював надто мало, потрібно усунути причину: перекіс, забруднення, пошкоджену посадку, помилку під час монтажу або проблему зі змащуванням.

Основні параметри

• Тип: однорядний радіальний кульковий підшипник із глибокими доріжками кочення.
• Позначення: 63/22.
• Розмір: 22×56×16 мм — внутрішній діаметр, зовнішній діаметр і ширина.
• Виконання: відкрите, без ущільнень і захисних шайб.
• Сепаратор: штампований сталевий.
• Кількість кульок: 7.
• Призначення: опора колінчастого вала двигуна скутера.
• Застосування: GY6 125/150; двигуни 152QMI/1P52QMI та 157QMJ/1P57QMJ.

Підбір і встановлення

Для правильного підбору спочатку визначають модифікацію двигуна, а потім вимірюють попередній підшипник або перевіряють розміри посадок за технічною документацією скутера. Внутрішній отвір 22 мм має відповідати шийці колінвала, зовнішній діаметр 56 мм — гнізду картера, а ширина 16 мм — передбаченому місцю встановлення. Додатково враховують потрібний внутрішній зазор: позначення C2, C3 і CM стосуються окремих варіантів серії, тому їх не можна вважати взаємозамінними без вимог виробника двигуна.

Монтаж виконують на чистих, неушкоджених і співвісних посадкових поверхнях. Зусилля прикладають до того кільця, яке встановлюється з натягом; передавати навантаження через кульки не можна, адже на доріжках можуть утворитися вм’ятини. Підшипник запресовують рівно, без перекосу й ударів, придатною оправкою або пресом. Після складання перевіряють вільне обертання колінвала, відсутність заїдань і правильне положення суміжних деталей. Такий порядок допомагає не пошкодити новий підшипник під час ремонту та відновити стабільну роботу кривошипно-шатунного механізму.
