Світлодіодні покажчики повороту ST «Катана», карбон, біле скло, пара

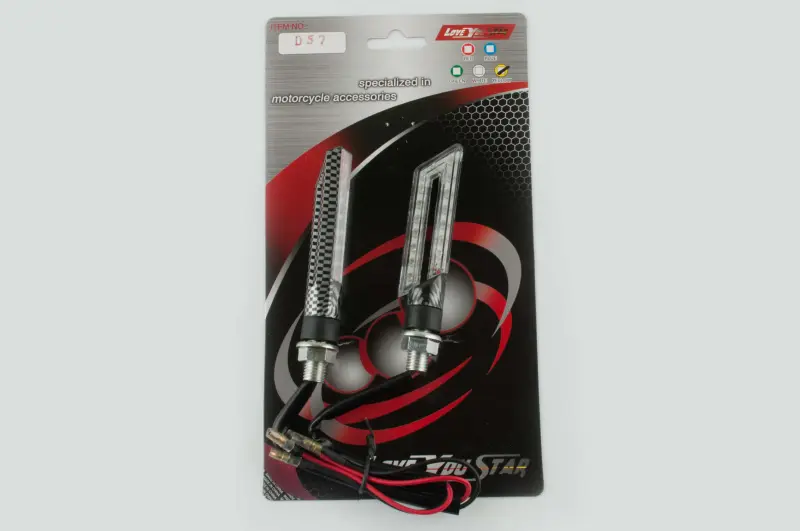

Світлодіодні покажчики повороту ST «Катана»

Пара компактних покажчиків повороту для мотоцикла або мопеда виконана у видовженій формі «Катана». Карбонове оформлення корпусу поєднується з білим прозорим розсіювачем, тому комплект підходить для заміни пошкоджених штатних ліхтарів і зміни зовнішнього вигляду мототехніки. У кожному покажчику встановлено 15 світлодіодів, які формують сигнал уздовж вузького розсіювача.

Конструкція та призначення

Корпус виготовлений із пластику та має декоративне оздоблення під карбон. Розмір одного покажчика становить приблизно 110 × 20 × 12 мм: видовжена форма займає небагато місця, проте перед придбанням потрібно перевірити вільну ділянку біля запланованої точки монтажу. Поворотники закріплюються за допомогою різьбових ніжок із гайками. Дротові виводи дають змогу під’єднати їх до штатної проводки через відповідні з’єднання.

Комплект призначений для позначення напрямку маневру та працює разом із кермовим перемикачем і реле поворотів мототехніки. Білий розсіювач характеризує зовнішнє виконання ліхтаря, але не визначає колір сигналу. Під час вибору слід окремо переконатися, що характеристики світлового сигналу й режим роботи відповідають вимогам конкретного мотоцикла або мопеда.

Що перевірити перед установленням

• Посадкове місце. Порівняйте довжину корпусу та розташування різьбової ніжки зі старим покажчиком. Поруч має залишатися достатньо простору для корпусу, гайки, дротів та інструмента.
• Кріпильний отвір. Діаметр і крок різьби в доступних характеристиках не зазначені, тому їх потрібно зіставити з отвором у кронштейні, обтічнику або штатному тримачі. Не збільшуйте отвір до перевірки положення ліхтаря.
• Електричне під’єднання. Зіставте кількість дротів, тип наявних роз’ємів і полярність. Штекери конкретної моделі техніки можуть відрізнятися, тому спосіб з’єднання визначають до остаточної фіксації проводки.
• Роботу реле. Навантаження світлодіодів відрізняється від навантаження ламп розжарювання. Після під’єднання перевірте частоту блимання; надто швидкий, повільний або нестабільний режим може потребувати сумісного реле чи іншого рішення, передбаченого для конкретної техніки.
• Бік розміщення. Пара дає змогу замінити два покажчики на одній осі. Перед затягуванням розташуйте обидва корпуси симетрично та спрямуйте світлові поверхні так, щоб їх не перекривали пластик, багажні деталі чи інше обладнання.

Установлення та перевірка

Монтаж починають із відключення живлення освітлювального обладнання, яке обслуговується, та демонтажу старих покажчиків. Нові поворотники встановлюють без перекосу, після чого гайки затягують так, щоб не створювати зайвого навантаження на пластиковий корпус. Дроти прокладають подалі від гарячих поверхонь, рухомих деталей і гострих крайок; біля керма залишають запас довжини, який запобігає натягуванню під час повороту.

До остаточного складання по черзі ввімкніть лівий і правий сигнали. Перевірте стабільність блимання, правильність вибраного боку, відсутність нагрівання з’єднань і збереження роботи під час повороту керма. Контакти потрібно надійно ізолювати та захистити від перетирання. Якщо монтаж потребує зміни кронштейнів, роз’ємів або схеми під’єднання, роботу доцільно доручити фахівцеві з мотоелектрики.

Комплект підходить для планової заміни тріснутих, ослаблених або нестабільно працюючих покажчиків, а також для встановлення вужчих світлодіодних ліхтарів. Рішення щодо сумісності приймають за розмірами, кріпленням, проводкою та роботою реле, а не лише за формою корпусу.
