Передній внутрішній пластик (бардачок) Honda DIO AF34/35

Передній внутрішній пластик для Honda DIO AF34/35

Комплект призначений для відновлення внутрішнього облицювання передньої частини скутера Honda DIO з позначенням кузова AF34 або AF35. У каталогах цю деталь часто називають бардачком: вона встановлюється з боку водія, закриває простір у районі кермової колонки та з’єднується із сусідніми панелями корпусу. Така позиція потрібна після падіння, невдалого ремонту або тривалої експлуатації, коли штатне облицювання потріскалося, деформувалося чи втратило частину кріплень.

Конструкція та призначення

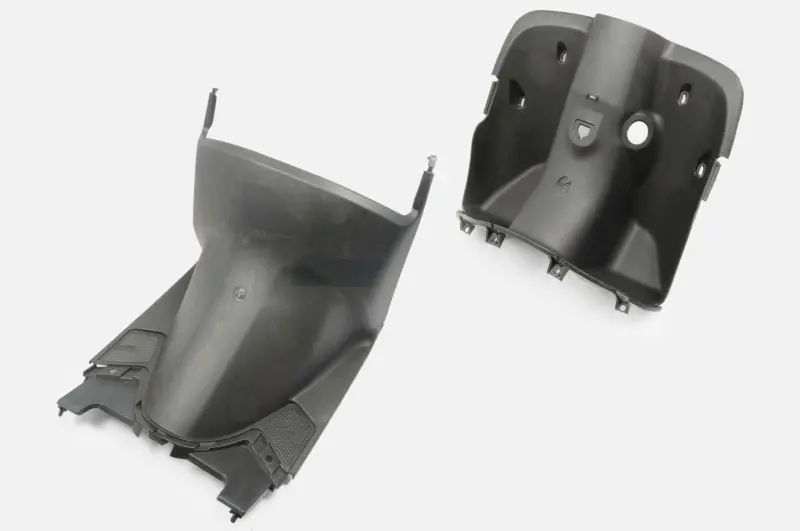

Позиція складається з двох окремих формованих панелей темного кольору. Нижня деталь утворює видовжену центральну частину внутрішнього облицювання та має бічні ділянки з рельєфною поверхнею. Верхня панель закриває зону навколо кермової колонки; у ній передбачені технологічні отвори, бічні фіксатори й нижні точки з’єднання. По периметру обох деталей розташовані виступи, вушка та посадкові місця для стикування з іншим пластиком скутера.

Після встановлення панелі закривають внутрішню частину передка, підтримують правильне взаємне положення облицювання та приховують розташовані під ним кріплення. Справний пластик не повинен хитатися, помітно відходити від сусідніх деталей або ставати з перекосом. Заміна пошкодженого облицювання допомагає усунути нерівні проміжки, деренчання та неохайний вигляд, якщо причиною цих недоліків стали тріщини, деформація чи зламані посадкові ділянки старої панелі.

Що перевірити під час вибору

• Модель скутера. Деталь заявлена для Honda DIO AF34/35. Позначення кузова потрібно перевірити до замовлення, оскільки зовні подібні версії DIO можуть відрізнятися формою панелей і розташуванням кріплень.
• Геометрію старого пластику. Порівняйте контур обох частин, форму верхньої зони, бічні краї та місця з’єднання із сусіднім облицюванням.
• Розташування отворів. Кількість і положення технологічних прорізів, вушок, засувок та нижніх кріпильних точок мають відповідати деталям на скутері.
• Стан сусідніх панелей. Якщо відповідні фіксатори або прилегле облицювання пошкоджені, одна нова панель може не усунути хитання та нерівні проміжки.

Встановлення та практичні рекомендації

Перед остаточним складанням обидві частини варто приміряти без зусилля та перевірити збіг усіх країв і точок кріплення. Панель має займати своє положення вільно, без сильного вигинання й примусового стягування гвинтами. Якщо отвори помітно зміщені, спочатку потрібно переконатися у правильній орієнтації деталей, справності кронштейнів і відсутності деформації сусіднього пластику. Спроба притягнути неправильно встановлене облицювання може пошкодити виступи та вушка.

Під час демонтажу старої панелі корисно зберегти штатний порядок кріплення та позначити, які гвинти належать до кожної точки. Перед монтажем слід очистити закриту панелями ділянку, прибрати уламки попередніх фіксаторів і перевірити відповідні посадкові місця. Кріплення затягують послідовно: спочатку суміщають і наживляють основні точки, потім вирівнюють стики й лише після цього остаточно фіксують деталі. Надмірне зусилля під час затягування для пластикових вушок небажане.

Цей комплект підходить для ремонту скутера, коли потрібно замінити саме внутрішнє переднє облицювання, яке називають бардачком, а не зовнішній передній обтічник чи панель підлоги. Для впевненого підбору достатньо підтвердити індекс AF34 або AF35 і зіставити форму, отвори та кріплення зі знятими деталями. Така перевірка особливо важлива для скутерів, на яких раніше вже змінювали кузовний пластик або відновлювали його посадкові точки.
