Пластик панелі приладів Honda Dio AF34/AF35

Пластик панелі приладів Honda Dio AF34/AF35

Облицювальна панель призначена для кермової зони скутерів Honda Dio з позначеннями кузова AF34 та AF35. Вона формує простір навколо спідометра, закриває його корпус і розташовані поруч кріплення, а також з’єднується з іншими частинами облицювання керма. Така деталь потрібна під час відновлення скутера після падіння, заміни потрісканого пластику або усунення поганого прилягання панелей біля приладів.

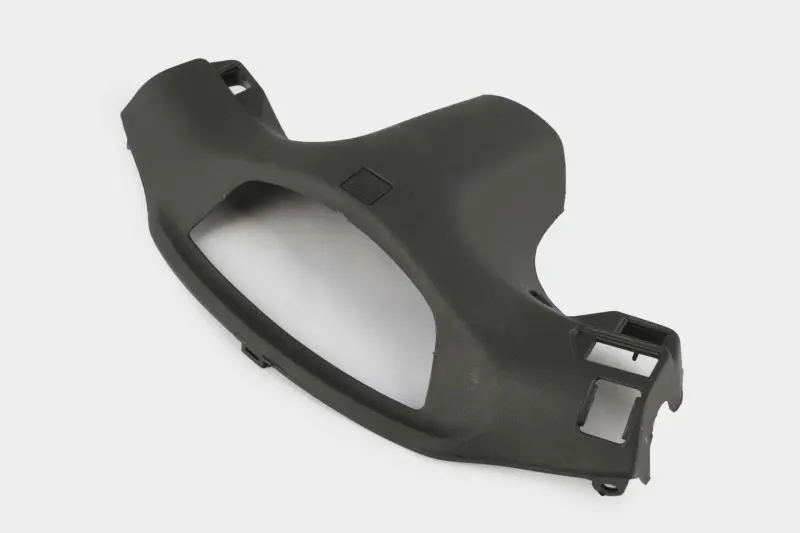

Панель виготовлена з чорного пластику. Конструкція має великий проріз під прилад, окремі прямокутні вікна та формовані точки кріплення по краях. Розташування прорізів і кріпильних ділянок визначає посадку деталі, тому панель підбирають не лише за загальною назвою моделі, а й за конфігурацією демонтованого облицювання. Справні кріплення дають змогу встановити пластик без перекосу та правильно з’єднати його із сусідніми частинами кожуха керма.

Що перевірити під час вибору

• Модель скутера. Панель розрахована на Honda Dio AF34 та AF35. Перед замовленням потрібно уточнити позначення кузова конкретного скутера.
• Форму прорізу. Контур великого вікна має відповідати корпусу встановленого спідометра й облицюванню навколо нього.
• Розташування вирізів. Порівняйте кількість, форму та положення прямокутних вікон із демонтованою панеллю, особливо в зоні органів керування.
• Точки фіксації. Перевірте положення крайніх вушок, засувок і ділянок під кріплення. Навіть невелика відмінність може завадити правильному з’єднанню деталей.
• Сусідній пластик. Контури панелі мають збігатися з відповідними крайками передньої частини кожуха керма без виражених щілин і напруження.

Позначення AF34 та AF35 належать до сумісних із цією позицією виконань Honda Live Dio, проте на скутері могли раніше замінити прилад, перемикачі або частини зовнішнього пластику. Тому найнадійніший спосіб підбору — одночасно звірити модель і геометрію старої панелі. Якщо попередня деталь збереглася, порівняйте її зовнішній контур, усі вікна та кожну точку фіксації.

Заміна та встановлення

Панель замінюють за наявності тріщин навколо приладового прорізу, пошкоджених засувок і вушок, помітного люфту, деренчання або неможливості рівно з’єднати облицювання керма. Пошкодження кріпильної ділянки часто не вдається усунути простим підтягуванням гвинта: надмірне зусилля лише збільшує тріщину. Нову панель слід монтувати без примусового вигинання, попередньо перевіривши, що проводка, трос спідометра та інші розташовані всередині деталі не потрапляють між з’єднуваними крайками.

Під час розбирання потрібно враховувати з’єднання кожуха із засувками та не тягнути за трос спідометра. Спочатку панель суміщають із приладом, вікнами й відповідними точками сусіднього пластику, після чого встановлюють кріплення без остаточного затягування. Перевіривши всі проміжки, гвинти затягують рівномірно, не перевантажуючи пластикові вушка. Такий порядок допомагає уникнути перекосу, затискання внутрішніх деталей і зайвого напруження в місцях фіксації.

Після монтажу перевірте стійкість корпуса приладу, вільний доступ до органів керування та щільність з’єднання обох частин облицювання керма. Панель не повинна зміщуватися від легкого натискання, торкатися рухомих деталей або заважати повороту керма. Точна попередня перевірка форми особливо потрібна для скутерів, на яких раніше встановлювали нестандартні прилади чи ремонтували кожух.
