Пір’я передньої вилки SUNY для Zongshen Wind ZS50QT-4

Пір’я передньої вилки SUNY для Zongshen Wind

Комплект призначений для відновлення передньої телескопічної вилки скутера Zongshen Wind ZS50QT-4. Пір’я з’єднують переднє колесо з рульовою частиною, спрямовують вертикальний хід підвіски та беруть участь у збереженні правильного положення колеса відносно рами. Деталь підходить для ремонту після деформації, корозії, появи задирок або зношення штатних стійок, коли подальше обслуговування старої вилки вже не усуває проблему.

Призначення та конструкція

Кожне перо складається із зовнішнього корпусу та рухомої труби телескопічного типу. На нижній частині передбачені посадкові точки для осі переднього колеса й суміжних компонентів, а верхня циліндрична частина встановлюється у кріплення рульової системи. Чорні гофровані чохли закривають робочу зону труб від прямого потрапляння дорожнього бруду та дрібних частинок. Таке компонування відповідає передній вилці Zongshen Wind і має зберігатися під час заміни обох стійок.

Стан пір’я безпосередньо впливає на переміщення вилки. Викривлена труба, пошкоджена робоча поверхня або порушена геометрія нижнього корпусу можуть спричиняти заклинювання, нерівномірну роботу підвіски та зміщення переднього колеса. Задирки й корозія в зоні руху труби прискорюють зношення ущільнень. Установлення справної пари допомагає повернути вилці вільний симетричний хід за умови правильного складання та належного стану інших деталей передньої підвіски.

Що перевірити перед вибором

Основне застосування цієї позиції — Zongshen Wind із позначенням моделі ZS50QT-4. Самого збігу торгової назви скутера недостатньо: у техніки різних років випуску та модифікацій можуть відрізнятися посадкові параметри. Перед замовленням потрібно зіставити старі пера з новою парою за загальною довжиною, діаметром верхніх труб, розташуванням місць фіксації, формою нижніх корпусів і способом установлення колісної осі.

• Модель скутера: Zongshen Wind ZS50QT-4.
• Тип деталі: парні телескопічні пера передньої вилки.

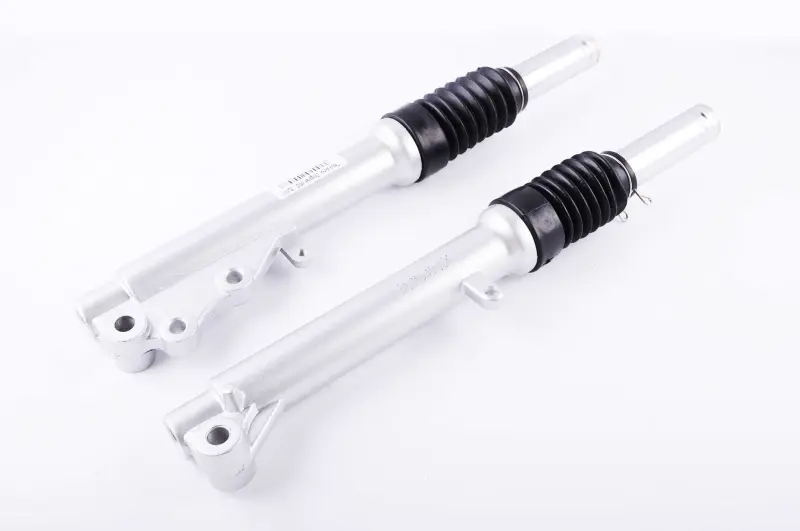

• Виконання: сріблясті нижні корпуси, світлі труби та чорні гофровані захисні чохли.
• Точки сполучення: кріплення рульової частини, переднього колеса, гальмівних деталей та інших компонентів, установлених біля колеса.
• Критерій добору: повний збіг геометрії та всіх посадкових місць зі знятою вилкою.

Окремо порівнюють сторону й розташування кожного нижнього кріплення. Отвори під вісь, місця приєднання гальмівного механізму та кріплення крила мають бути в тих самих положеннях, що й на початкових деталях. Якщо старі пера деформувалися після удару, використовувати їхній вигин як зразок не можна: орієнтуватися слід на заводські посадкові точки скутера та справні суміжні компоненти.

Заміна та встановлення

Пір’я доцільно міняти парою, щоб ліва і права сторони мали однакову геометрію та рухалися без взаємного перекосу. Під час ремонту перевіряють траверси, вісь і підшипники переднього колеса, кріплення, ущільнення, гальмівні деталі та крило. Пошкодження одного із цих компонентів може завадити правильному встановленню навіть за використання нових стійок.

Складання потребує точного вирівнювання пір’я за висотою, коректної фіксації в рульовій частині та встановлення колеса без бічного напруження. Після монтажу перевіряють вільне переміщення вилки, відсутність заклинювання, положення колеса, роботу кермування і гальма. Кріплення затягують у послідовності та із зусиллям, передбаченими технічною документацією конкретної модифікації скутера.

Комплект SUNY підходить для планового відновлення Zongshen Wind ZS50QT-4 та ремонту передньої частини після пошкодження штатної вилки. Ретельне порівняння посадкових параметрів до придбання і перевірка пов’язаних деталей під час складання допомагають установити пір’я без переробок та отримати правильну роботу передньої підвіски.
