Текстолітовий колектор карбюратора мотопомпи 1E40F-6

Текстолітовий колектор карбюратора мотопомпи 1E40F-6

Колектор є перехідною деталлю впускного тракту двигуна: він розташовується між карбюратором і впускним каналом циліндра, суміщає їхні канали та бере участь у створенні щільного з’єднання. Ця версія призначена для мотопомпи з позначенням двигуна 1E40F-6 і використовується під час ремонту штатного впуску. Це не карбюратор у зборі, а окрема корпусна деталь, тому її добирають за виконанням двигуна та геометрією попереднього колектора.

Призначення деталі

Через центральний прохід колектора підготовлена карбюратором паливоповітряна суміш надходить до циліндра. Щільність стиків у цій зоні безпосередньо впливає на роботу впуску: за наявності зазору двигун може отримувати додаткове повітря поза потоком, який дозує карбюратор. Наслідком нерідко стають ускладнений запуск, нестабільні оберти або потреба в повторному регулюванні, яке не усуває механічну негерметичність.

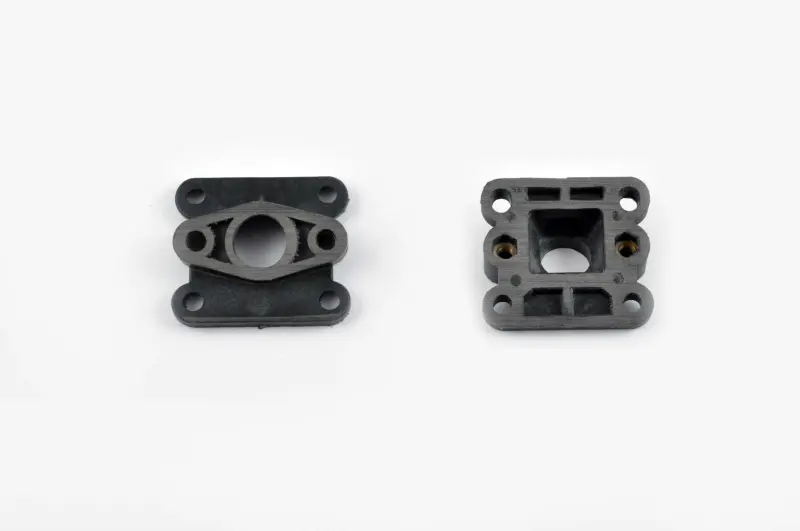

Деталь виготовлена як компактна фланцева проставка з текстоліту. Конструкція має центральний прохідний отвір, кріпильні отвори по краях і різний рельєф двох сторін. Така форма дає змогу розмістити колектор між суміжними частинами впуску та зберегти передбачене положення карбюратора. Під час монтажу не слід довільно розвертати проставку: орієнтацію визначають за старою деталлю, збігом каналів, посадкових площин і кріплення.

Коли колектор потрібно замінити

Підставою для заміни є тріщини, відколи, викривлення, пошкодження посадкових площин або втрата щільності з’єднання. Перевірка особливо доречна, якщо двигун почав гірше запускатися чи працює нестабільно, а налаштування карбюратора не дає сталого результату. Такі ознаки можуть мати й інші причини, тому перед ремонтом оглядають усю ділянку впуску, стан ущільнень і затягування кріплення.

• Тріщини та відколи: порушують цілісність проставки й можуть відкривати шлях додатковому повітрю.
• Нерівна посадка: заважає рівномірному приляганню колектора до суміжних деталей.
• Пошкоджені ущільнення: замінюють разом із колектором, якщо вони втратили форму, розірвалися або перестали щільно прилягати.
• Ознаки підсмоктування: перевіряють на обох стиках, адже причина може бути не в самій проставці, а поруч із нею.

Як перевірити сумісність

Основний орієнтир — виконання 1E40F-6. Перед замовленням порівняйте знятий колектор із новою деталлю за зовнішнім контуром, формою та діаметром центрального проходу, відстанню і розташуванням кріпильних отворів, загальною товщиною, рельєфом обох сторін і типом посадки. Самої схожої назви двигуна недостатньо, якщо мотопомпа випускалася в кількох модифікаціях. Точні розміри цієї версії не заявлені, тому безпосереднє зіставлення зі старою проставкою залишається найнадійнішим способом добору.

Рекомендації з установлення

Монтаж виконують на зупиненому й охололому двигуні. Після зняття карбюратора суміжні поверхні очищають від залишків старих ущільнень і забруднень, не пошкоджуючи площини. Колектор установлюють у правильній орієнтації, суміщають центральний канал та всі кріпильні отвори. Застосовують передбачені конструкцією двигуна ущільнення; зношені або деформовані деталі повторно не встановлюють.

Кріплення затягують рівномірно, без перекосу та надмірного зусилля, особливо з огляду на текстолітовий корпус. Після складання перевіряють щільність обох стиків, правильне положення карбюратора, паливних трубок і приводу дроселя. Контрольний запуск має підтвердити стабільну роботу в різних режимах. Колектор підходить для цільового відновлення впуску мотопомпи 1E40F-6, коли його геометрія повністю збігається зі знятою деталлю.
