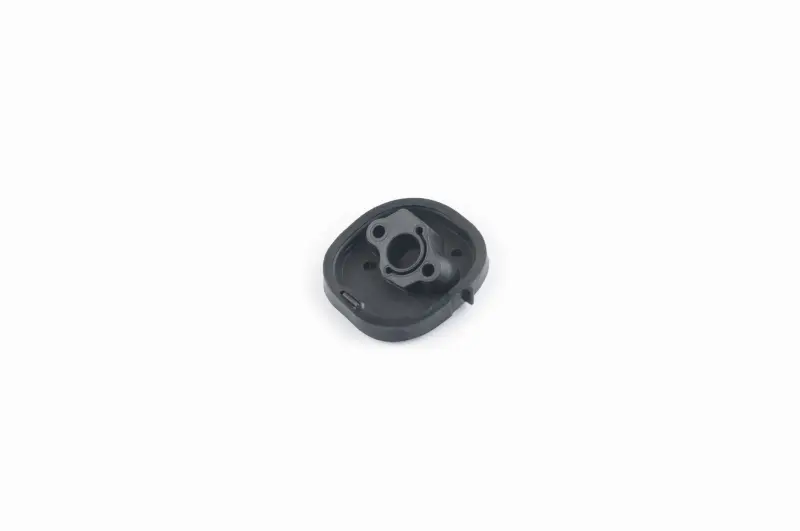

Впускний патрубок карбюратора Partner P350 WOODMAN

Впускний патрубок карбюратора Partner P350 WOODMAN

Деталь призначена для ремонту впускної частини бензопили Partner P350. Вона встановлюється між карбюратором і циліндром та утворює канал, яким підготовлена паливно-повітряна суміш надходить до двигуна. Справний патрубок підтримує щільність з’єднання на цій ділянці, тому його стан безпосередньо впливає на правильне сумішоутворення, запуск і сталість обертів.

Призначення патрубка у впускній системі

Карбюратор дозує паливо й повітря, а патрубок спрямовує отриману суміш до впускного каналу циліндра. Між деталями не повинно бути непередбачених проміжків: додаткове повітря, що потрапляє після карбюратора, збіднює суміш і заважає налаштуванню двигуна. У переліку деталей Partner P350 адаптер карбюратора показаний разом з окремими ущільненнями з боку циліндра та карбюратора. Під час ремонту потрібно оцінювати стан усього з’єднання, а не лише патрубка.

Заміна може знадобитися через тріщини, деформацію корпусу, пошкодження посадкових ділянок або втрату щільності стиків. Перевірити впуск варто при ускладненому запуску, несталому холостому ході, мимовільній зміні обертів, провалах під час натискання на курок газу або неможливості нормально відрегулювати карбюратор. Такі прояви можуть мати й інші причини, тому перед установленням нової деталі перевіряють паливний шланг, фільтр, карбюратор, кріплення та суміжні ущільнення.

Як правильно підібрати деталь

Патрубок заявлений для бензопили Partner P350, проте техніка однієї моделі може мати різні роки випуску та виконання. Для точного підбору бажано зняти стару деталь і зіставити її геометрію з новою. Основну увагу приділяють центральному проходу, формі корпусу, розташуванню кріпильних отворів і конфігурації обох посадкових боків.

• Модель пилки: позначення на інструменті має відповідати Partner P350.
• Форма з’єднання: контури з боку циліндра та карбюратора повинні збігатися зі знятим патрубком.
• Кріплення: порівняйте кількість, розташування та взаємну відстань монтажних отворів без спроби підігнати деталь силою.
• Прохід суміші: центральний отвір не повинен перекриватися сусідніми прокладками або відрізнятися розташуванням від штатної деталі.
• Суміжні деталі: перевірте прокладки, кріплення й корпус карбюратора; пошкоджене ущільнення може залишити підсмоктування повітря навіть після заміни патрубка.

Позначення WOODMAN стосується виробника цієї запчастини. Воно не означає сумісності з усіма бензопилами Partner: визначальними залишаються модель P350 і відповідність конструкції штатному з’єднанню.

Установлення та перевірка після ремонту

Роботи виконують на зупиненій та охолодженій пилці. Перед розбиранням від’єднують ковпачок свічки запалювання, знімають деталі, що закривають доступ до карбюратора, й очищають навколишню ділянку від тирси. Забруднення не повинні потрапляти у відкритий впуск. Старий патрубок знімають обережно, щоб не пошкодити карбюратор, циліндр і розташовані між ними ущільнення.

Посадкові поверхні очищають від залишків старих прокладок та забруднень, а потім оглядають на наявність пошкоджень. Новий патрубок установлюють у тому самому положенні, що й демонтовану деталь. Усі отвори мають суміститися вільно, а прилеглі поверхні — сісти без перекосу. Кріплення затягують рівномірно; надмірне зусилля не усуває невідповідність деталей і може деформувати з’єднання.

• відновіть початкове розташування прокладок і кріплення;
• переконайтеся, що канал суміші не перекритий і всередині немає забруднень;
• перевірте приєднання карбюратора та тяги керування дроселем;
• після складання проконтролюйте запуск, холостий хід і реакцію двигуна на газ.

Якщо після ремонту оберти залишаються несталими, не варто одразу компенсувати проблему регулювальними гвинтами карбюратора. Спочатку перевіряють щільність стиків, правильність складання та стан інших деталей паливно-повітряної системи. Такий порядок допомагає усунути причину несправності й коректно налаштувати бензопилу після заміни патрубка.
