Патрубок повітряного фільтра Woodman для Husqvarna 137/142

Патрубок повітряного фільтра Woodman для Husqvarna 137/142

Патрубок призначений для бензопил Husqvarna 137 і 142 та встановлюється між корпусом повітряного фільтра і карбюратором. Ця компактна з’єднувальна деталь утворює закритий перехід, яким очищене повітря надходить до карбюратора. Щільне прилягання патрубка потрібне для правильної роботи впуску: з’єднання не має пропускати пил або додаткове повітря в обхід передбаченого каналу.

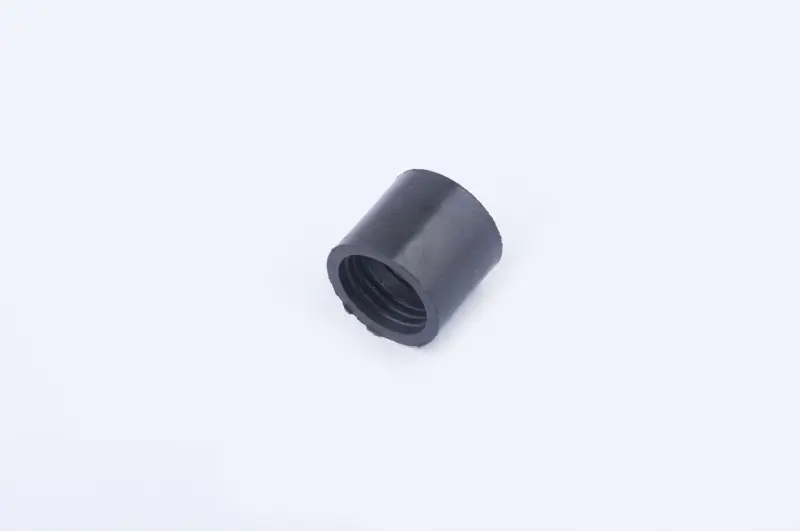

Деталь має форму короткої чорної циліндричної муфти. Усередині розташовані кільцеві посадкові виступи, а зовнішня поверхня має ступінчастий профіль. Така конфігурація розрахована на встановлення у штатне місце та з’єднання суміжних деталей без перероблення конструкції бензопили. Патрубок не виконує функцію повітряного фільтра: він сполучає фільтрувальний корпус із карбюратором, тому під час обслуговування ці компоненти потрібно розрізняти.

Коли патрубок потребує заміни

З часом з’єднання може втратити щільність через тріщини, деформацію, затвердіння поверхні або послаблену посадку. Підставою для перевірки також є сліди пилу після фільтра, нестабільний холостий хід, ускладнений запуск чи зміна обертів без натискання на керування газом. Такі ознаки можуть мати різні причини, тому перед заміною варто оглянути весь впуск: фільтр, його корпус, патрубок, карбюратор і місця їхнього з’єднання.

Як правильно підібрати деталь

• Модель бензопили. Заявлена сумісність стосується Husqvarna 137 і Husqvarna 142. Самої відповідності марки недостатньо: деталі інших серій можуть мати іншу посадкову конфігурацію.
• Виконання старого патрубка. Порівняйте загальну форму, довжину корпусу, зовнішній профіль, розташування внутрішніх кілець і спосіб прилягання до сусідніх деталей.
• Посадкові діаметри. Перевірте обидва місця з’єднання безпосередньо на бензопилі та зіставте їх зі знятою деталлю. Патрубок має входити рівно, без перекосу, надмірного розтягування та вільного ходу.
• Стан суміжних поверхонь. Тріщина корпусу фільтра, деформована крайка або забруднене посадкове місце можуть порушити щільність навіть після встановлення нового патрубка.
• Модифікація техніки. Якщо бензопилу раніше ремонтували або на ній замінювали карбюратор і фільтрувальний корпус, орієнтуйтеся не лише на позначення моделі, а й на фактичну конфігурацію встановленого впуску.

Встановлення та перевірка

Роботу виконують на вимкненій та охололій бензопилі. Після зняття кришки й повітряного фільтра ділянку навколо карбюратора очищають так, щоб забруднення не потрапили у впуск. Старий патрубок знімають обережно, після чого перевіряють крайки корпусу фільтра та карбюратора. Нову деталь установлюють рівномірно по всьому колу: загорнута всередину крайка, перекіс або неповна посадка залишать з’єднання негерметичним.

Після складання фільтр і кришку повертають на штатні місця, перевіряючи, чи не змістився патрубок під час затягування кріплень. Перший запуск використовують для контролю холостого ходу та реакції двигуна на газ. Якщо оберти залишаються нестабільними, бензопилу не варто експлуатувати до перевірки карбюратора, ущільнень та інших компонентів впуску.

Патрубок Woodman підходить для планового ремонту Husqvarna 137/142, коли штатна з’єднувальна муфта пошкоджена або більше не забезпечує щільної посадки. Точне порівняння знятої деталі й акуратне встановлення допомагають відновити передбачений шлях повітря від фільтра до карбюратора без перероблення вузлів бензопили.
