Панель приладів у зборі Zongshen, ZUBR 125/250 EVO, квадратна

Квадратна панель приладів Zongshen, ZUBR 125/250 EVO

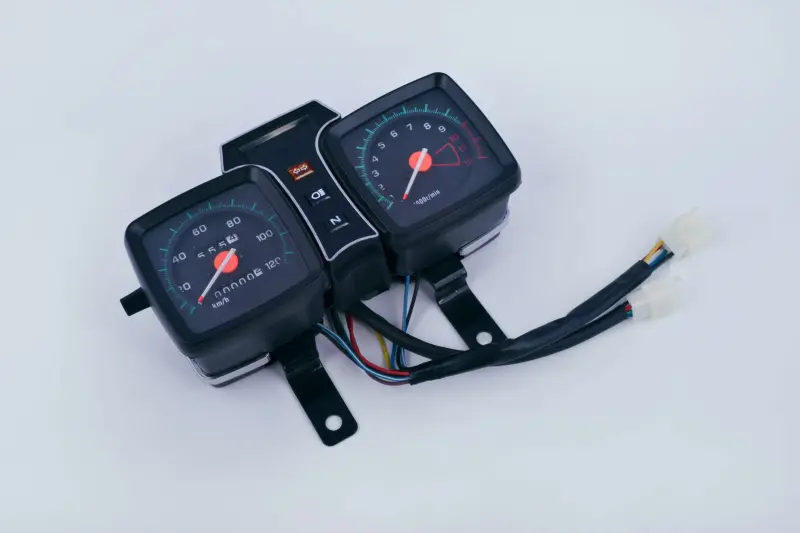

Панель приладів у зборі призначена для мотоциклів Zongshen і ZUBR серій 125/250 із відповідною квадратною компоновкою. В одному блоці поєднані основні прилади, потрібні водієві під час руху: стрілковий спідометр зі шкалою до 120 км/год, одометр, стрілковий тахометр і центральна секція контрольних індикаторів. Таке виконання дає змогу замінити пошкоджену комбінацію приладів повністю та зберегти звичне розташування шкал перед водієм.

Ліва квадратна секція відведена під спідометр і лічильник пройденого шляху, права — під тахометр. Між ними розміщені індикаторні вікна, зокрема позначення нейтральної передачі N. Контрастні стрілки й розмітка допомагають швидко зчитувати показання, не відволікаючись надовго від дороги. Корпуси приладів виконані в чорному кольорі та встановлені на спільній основі з монтажними вушками. Від панелі виведений джгут проводів зі штекерними роз’ємами для під’єднання до проводки мотоцикла.

Що перевірити під час підбору

Позначення Zongshen, ZUBR 125/250 визначає сімейство техніки, проте самого об’єму двигуна недостатньо для точного вибору. На мотоциклах близьких років випуску та зовні подібних серій можуть використовуватися панелі з іншою формою основи, розташуванням кріплень або схемою під’єднання. Перед замовленням зіставте стару деталь із цією моделлю за квадратною формою двох корпусів, загальною геометрією, положенням монтажних вушок, кількістю роз’ємів і розташуванням контактів у кожному роз’ємі.

• Компонування: два окремі квадратні стрілкові прилади та центральна зона індикаторів.
• Дані на шкалах: швидкість, пройдений шлях і частота обертання двигуна.
• Шкала швидкості: має розмітку до 120 км/год.
• Під’єднання: передбачений виведений джгут із кількома штекерними роз’ємами.
• Монтаж: основа має кріпильні вушка з отворами.
• Виконання: готова комбінація приладів, а не окреме скло, корпус чи один покажчик.

Заміна та встановлення

Панель зазвичай замінюють після механічного пошкодження корпусів або прозорих кришок, відмови одного зі стрілкових приладів, порушення роботи одометра, індикаторів чи роз’ємів. Повна заміна також доречна, коли стара комбінація має кілька дефектів і відновлювати її окремі частини недоцільно. До демонтажу корисно зафіксувати положення кожного штатного роз’єму, а під час встановлення прокласти джгут без натягу, різких перегинів і контакту з рухомими деталями кермового механізму.

Штекери мають з’єднуватися зі штатними відповідними колодками без підрізання корпусів і примусової зміни положення контактів. Якщо форма роз’єму подібна, але кількість контактів, порядок проводів або напрямний паз відрізняються, під’єднувати панель навмання не можна. Після монтажу потрібно перевірити показання стрілкових приладів, роботу одометра, підсвічування та кожного контрольного індикатора. Також слід переконатися, що корпус закріплений без перекосу, а проводка не натягується під час повного повороту керма в обидва боки.

Ця модель підходить для ремонту мотоцикла, на якому початково використовувалася квадратна комбінація приладів відповідного типу. Точне зіставлення конструкції, кріплень і роз’ємів зі знятою панеллю допомагає встановити деталь штатно та зберегти правильну роботу всіх передбачених приладів.
