Панель приладів MY-013 для Zongshen і Lifan 125/150 з тахометром, 120 км/год

Панель приладів MY-013 для мотоциклів Zongshen і Lifan 125/150

Панель приладів у зборі поєднує основні засоби контролю руху та роботи двигуна в одному корпусі. Модель MY-013 призначена для низки чотиритактних китайських мотоциклів із двигунами об’ємом 125 або 150 см³. Перед водієм одночасно розташовані спідометр зі шкалою до 120 км/год, тахометр, покажчик рівня пального, лічильники пробігу та світлові індикатори. Таке компонування дає змогу повністю замінити пошкоджену приборку, зберігши звичне розташування показань і контрольних сигналів.

Компонування та показання

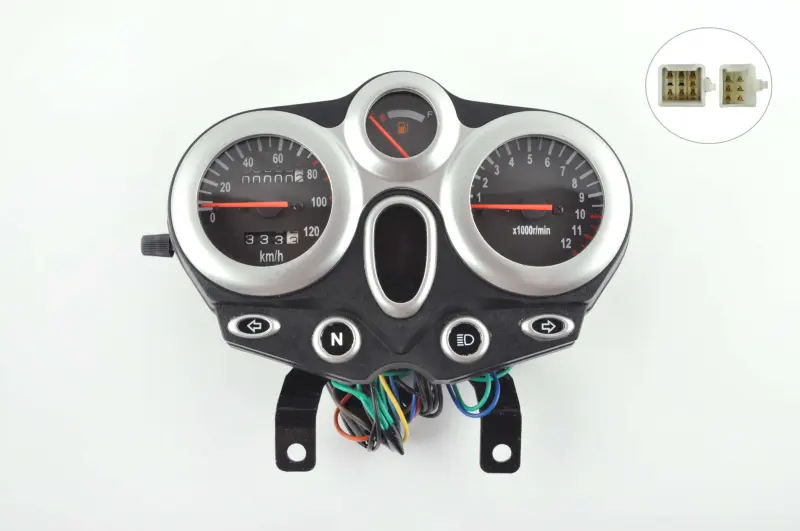

Чорно-сріблястий корпус має два великі круглі прилади. Ліворуч розташований спідометр зі шкалою в кілометрах на годину, праворуч — тахометр зі шкалою до 12 000 об/хв. У верхній центральній частині встановлений окремий покажчик рівня пального з позначеннями E та F. Між основними шкалами передбачене центральне вікно, а в нижньому ряду розміщені індикатори лівого і правого повороту, нейтральної передачі та дальнього світла.

Спідометр допомагає контролювати поточну швидкість, а тахометр показує частоту обертання двигуна. Одночасне відображення цих параметрів зручне під час вибору передачі та оцінювання режиму роботи мотора. Покажчик пального дає змогу стежити за його залишком без окремого приладу. Лічильники на шкалі спідометра використовуються для обліку пройденої відстані, що корисно для планування періодичного обслуговування мотоцикла.

Практичні особливості

• Шкала швидкості до 120 км/год: охоплює робочий діапазон мотоциклів зазначеного класу та наочно показує швидкість руху.
• Тахометр до 12 000 об/хв: дає змогу контролювати оберти двигуна і вчасно вибирати відповідну передачу.
• Окремий покажчик пального: основні дорожні показання зібрані перед водієм без установлення додаткового індикатора.
• Роздільні лампи поворотів: окремі позначення лівого та правого напрямку допомагають одразу визначити ввімкнений сигнал.
• Виконання у зборі: шкали, корпус, індикаторна частина, проводка та кріпильні вушка утворюють єдину конструкцію, зручну для комплексної заміни пошкодженої панелі.

Сумісність і підбір

Для MY-013 заявлена сумісність із Lifan LF125, Lifan LF150, Zongshen ZS125 і Zongshen ZS150. У картках цієї моделі також зазначені Viper V150A Street і Viper ZS150A/V150A. Об’єм двигуна 125 або 150 см³ сам по собі не визначає посадку: різні версії одного мотоцикла можуть відрізнятися формою кріплень, роз’ємами та схемою індикаторів.

Перед вибором порівняйте штатну приборку з MY-013 за формою чорно-сріблястого корпусу, розташуванням двох великих круглих шкал і верхнього покажчика пального, конфігурацією нижнього ряду індикаторів, двома нижніми кріпильними вушками та колодками підключення. Необхідно перевірити кількість контактів, форму штекерів і призначення проводів за схемою конкретного мотоцикла. Роз’єм, який фізично з’єднується з колодкою, ще не підтверджує однакове розташування контактів.

Коли потрібна заміна

Установлення нової панелі актуальне за розбитого захисного скла, тріщин корпусу, пошкодження кріплень або роз’ємів, відмови спідометра чи тахометра, неправильної роботи лічильника пробігу та контрольних індикаторів. До монтажу варто перевірити привод і під’єднані датчики мотоцикла: якщо причина несправності розташована поза приборкою, сама заміна панелі її не усуне.

Монтаж виконують після звіряння кріплень і з’єднань зі штатною деталлю. Проводку підключають відповідно до схеми конкретної моделі, не орієнтуючись лише на колір ізоляції. Після встановлення перевіряють підсвічування, покажчики поворотів, нейтраль, дальнє світло, показання пального, швидкість та оберти. Такий порядок допомагає переконатися, що MY-013 правильно взаємодіє з усіма підключеними системами мотоцикла.
