Панель приладів у зборі Zongshen STHORM (mod:3)

Панель приладів у зборі Zongshen STHORM (mod:3)

Комбінація приладів призначена для встановлення на Zongshen STHORM відповідної модифікації. Вона об’єднує основні засоби контролю поїздки в одному корпусі: аналогові покажчики, лічильник пробігу, контрольні позначення та підсвічування. Ця деталь постійно потрібна водієві — за її показаннями стежать за швидкістю, обертами двигуна, залишком пального та сигналами, пов’язаними з роботою скутера.

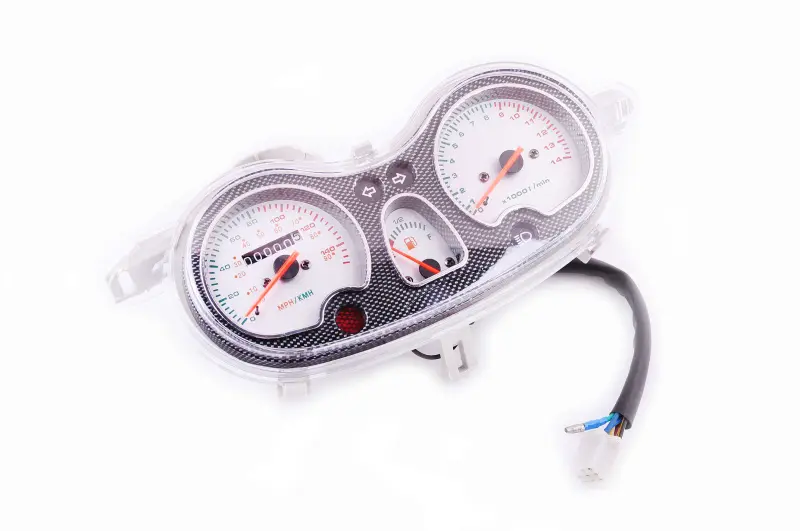

Виконання у зборі підходить для комплексної заміни пошкодженої приборки, коли встановлення окремого скла, шкали або індикатора вже не усуває несправність. Панель має прозору передню кришку, два великі круглі циферблати, центральний покажчик рівня пального, корпус із монтажними точками та виведений джгут проводів із роз’ємом. Компонування розраховане на штатне місце перед водієм і дає змогу отримувати потрібні показання без монтажу розрізнених приладів.

Інформація на панелі та особливості конструкції

• Спідометр показує поточну швидкість руху; у його циферблат вбудований механічний лічильник загального пробігу.
• Тахометр відображає частоту обертання двигуна та допомагає контролювати режим його роботи під час розгону й руху.
• Покажчик пального розташований між основними шкалами та дає змогу стежити за залишком пального в баку.
• Контрольні позначення включають стрілки покажчиків повороту та символ світла фари, потрібні для перевірки ввімкнених функцій.
• Спільний корпус і прозора кришка утримують прилади в єдиному компонуванні та захищають циферблати від безпосереднього контакту з пилом і випадкових дотиків.
• Провідний вивід із роз’ємом використовується для підключення підсвічування, контрольних ламп і сигналів, що надходять на панель.

Як правильно підібрати панель

Позначення mod:3 стосується конкретного варіанта виконання, тому самого збігу назви Zongshen STHORM недостатньо. Перед замовленням порівняйте нову панель зі знятою деталлю за зовнішнім контуром, розташуванням і формою кріпильних виступів, компонуванням шкал, конфігурацією задньої частини та напрямком виходу проводів. Окремо перевірте форму роз’єму, кількість контактів і розташування проводів у колодці. Навіть на техніці однієї моделі приборки різних модифікацій можуть відрізнятися підключенням або посадковими точками.

Порівнювати варто саме з раніше встановленою комбінацією приладів, а не лише з назвою скутера в документах. Якщо попередню панель переробляли, потрібно додатково оглянути стан відповідної колодки проводки та переконатися, що кріплення корпусу збережені. Роз’єм має з’єднуватися без підрізання пластику, переставляння контактів і надмірного зусилля.

Встановлення та перевірка після заміни

До монтажу від’єднують живлення скутера й оглядають контакти відповідного роз’єму. Окиснені, ослаблені або пошкоджені контакти можуть спричинити відсутність підсвічування чи неправильну роботу окремих покажчиків навіть зі справною панеллю. Корпус установлюють без перекосу, а провід укладають так, щоб він не затискався пластиком облицювання та не натягувався під час повороту керма.

Після підключення послідовно перевіряють підсвічування, переміщення стрілок, покажчик пального, лічильник пробігу та контрольні сигнали. Перевірка до остаточного складання облицювання спрощує доступ до колодки, якщо з’єднання потрібно поправити. Кріплення слід затягувати рівномірно: надмірне зусилля на пластикових монтажних точках здатне спричинити тріщини або деформацію корпусу.

Коли потрібна заміна

Встановлення панелі у зборі актуальне при розбитій прозорій кришці, тріщинах корпусу, пошкодженні кріплень, відмові спідометра чи тахометра, несправних покажчиках і порушенні підсвічування. Перед заміною варто виключити несправності проводки та контактів скутера. Правильно підібрана версія mod:3 повертає водієві звичне розташування шкал і контроль основних показників під час руху.
