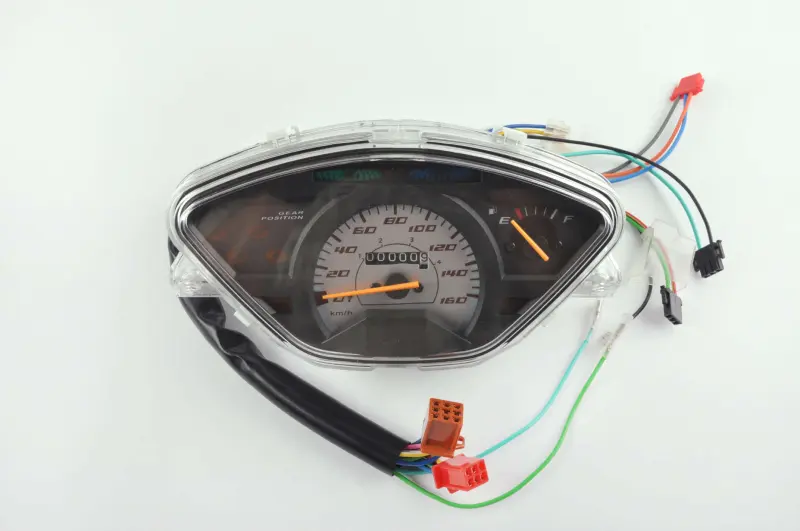

Панель приладів Honda Wave 125, 160 км/год, чорна, MY-203

Панель приладів Honda Wave 125 MY-203

Панель приладів у зборі призначена для Honda Wave 125 та поєднує основні прилади, потрібні водієві під час поїздки. У центрі розташований аналоговий спідометр зі шкалою до 160 км/год. У нижній частині циферблата встановлено механічний одометр, а праворуч передбачено стрілочний покажчик рівня пального з позначками E та F. Темне поле й контрастна розмітка допомагають швидко знаходити потрібне показання, не відволікаючись від керування.

Модуль виконаний у спільному фігурному корпусі з прозорою лицьовою частиною. Від приладового блока виведені дроти та кілька роз’ємів для під’єднання до проводки мопеда. Таке виконання зручне для комплексної заміни пошкодженої панелі: основні шкали розміщені в одному корпусі, тому не потрібно окремо добирати спідометр, лічильник пробігу та паливний покажчик. Водночас перед монтажем потрібно перевірити відповідність конкретній версії Honda Wave 125.

Показання та особливості конструкції

• Швидкість: велика аналогова шкала розмічена від 0 до 160 км/год і дає змогу звично зчитувати показання за положенням стрілки.
• Пробіг: вбудований барабанний одометр відображає загальну пройдену відстань без окремого зовнішнього приладу.
• Рівень пального: окрема стрілочна шкала E–F допомагає контролювати запас бензину під час експлуатації.
• Виконання у зборі: прилади, лицьова панель, прозоре вікно, корпус і виводи під’єднання об’єднані в одному модулі.
• Оформлення: чорне приладове поле поєднується зі світлою розміткою та помаранчевими стрілками.

Як правильно підібрати панель

Назва Honda Wave 125 визначає базове призначення деталі, проте ця модель має різні роки випуску та варіанти оснащення. Перед придбанням порівняйте нову панель зі знятим модулем за контуром корпусу, розташуванням кріплень, формою прозорої лицьової частини та загальним компонуванням шкал. Окремо зіставте кількість роз’ємів, їхню форму, розташування контактів і кольори дротів. Збіг лише назви моделі або граничного значення шкали не підтверджує повної взаємозамінності.

Перевірте також спосіб під’єднання приводу спідометра або сигналу швидкості на вашому мопеді, положення джгута відносно корпусу та наявність відповідних колодок у штатній проводці. Позначення MY-203 стосується цієї версії панелі, але не замінює порівняння фізичних точок приєднання. Якщо стара деталь збереглася, найнадійніше добирати нову шляхом безпосереднього зіставлення двох модулів.

Заміна та перевірка після монтажу

Панель замінюють після пошкодження корпусу або прозорого вікна, відмови покажчика швидкості, неправильної роботи одометра, несправності паливної шкали, проблем із підсвічуванням чи пошкодження дротів і роз’ємів. Перед монтажем варто оглянути штатну проводку: окиснені контакти, послаблені клеми або порушена ізоляція можуть спричиняти неправильні показання навіть за справного приладового блока.

Під час установлення джгут не повинен бути натягнутий, перетиснутий або перекручений. Роз’єми мають з’єднуватися без надмірного зусилля та фіксуватися штатними засувками; підрізати корпус колодки чи переставляти контакти без перевіреної схеми під’єднання не слід. Після складання потрібно перевірити рух стрілки спідометра, роботу лічильника пробігу, реакцію покажчика пального, підсвічування та передбачені контрольні зони. Далі переконайтеся, що корпус закріплений рівно, не торкається сусідніх пластикових деталей і не навантажує проводку під час повороту керма.

Панель MY-203 підходить для ремонту Honda Wave 125, коли потрібен зібраний аналоговий приладовий модуль із чорним оформленням та розміткою швидкості до 160 км/год. Точне порівняння корпусу, кріплень і під’єднань зі старою панеллю допомагає вибрати сумісну версію та уникнути переробок під час монтажу.
