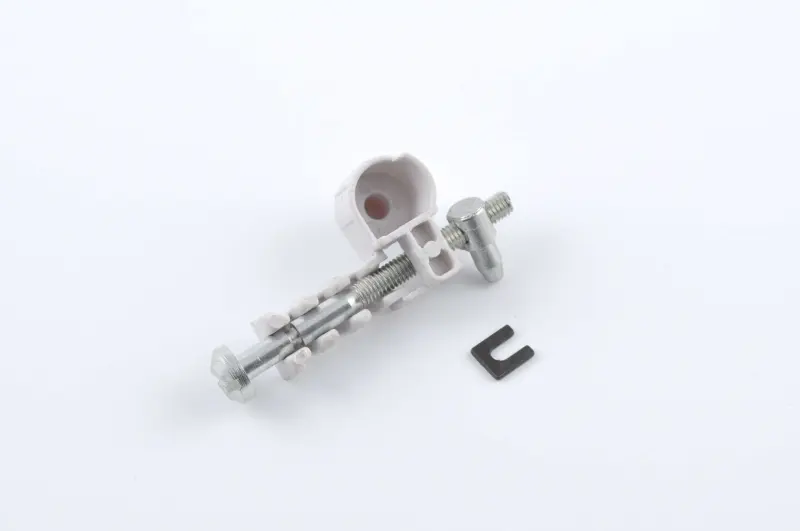

Натягувач ланцюга бензопили St M 180 Forester

Натягувач ланцюга для бензопили St M 180

Механічний натягувач Forester призначений для регулювання положення напрямної шини на бензопилі St M 180. Через різьбовий механізм деталь переміщує шину та дає змогу налаштувати прилягання пиляльного ланцюга до її нижньої крайки. Таке регулювання потрібне після встановлення різальної гарнітури, під час періодичного обслуговування пили та в міру видовження ланцюга у процесі експлуатації.

Конструкція поєднує регулювальний гвинт, напрямну частину, упорний палець і фіксатор. Під час обертання гвинта упор діє на шину та поступово змінює її положення. Справний механізм допомагає прибрати провисання без різких переміщень шини й точно відрегулювати натяг відповідно до встановленої гарнітури. Деталь належить саме до гвинтової системи регулювання; її не слід плутати з колісним механізмом швидкого натягування, який використовується в окремих версіях пил цієї серії.

Що перевірити під час вибору

Позначення St M 180 вказує на заявлене застосування, однак перед замовленням потрібно зіставити будову встановленого механізму зі знятою деталлю. В однієї моделі можуть траплятися різні виконання системи натягування. Для правильного вибору порівняйте загальну форму корпусу, розташування різьбового гвинта, конфігурацію упорного пальця, точку фіксації та спосіб розміщення біля шини. Новий натягувач має встановлюватися без підрізання, згинання чи перероблення посадкового місця.

• Тип деталі: механічний гвинтовий натягувач пиляльного ланцюга.
• Призначення: переміщення напрямної шини під час налаштування натягу.
• Заявлене застосування: бензопила St M 180 із відповідною конструкцією натяжного механізму.
• Марка виробу: Forester.
• Критерії порівняння: форма напрямної частини, положення гвинта й пальця, кріплення та орієнтація деталі.

Коли потрібна заміна

Перевірити натягувач варто, якщо регулювальний гвинт обертається із заїданням, шина не переміщується під час його повороту, налаштоване положення не утримується або на деталях є деформація, пошкодження різьби чи виражений люфт. Перед заміною також оглядають сполучене з пальцем отвір шини та посадкове місце механізму: їх пошкодження може заважати регулюванню навіть після встановлення нової деталі. Тирсу й масляні нашарування в цій зоні потрібно видалити до складання, щоб натягувач зайняв передбачене положення.

Встановлення та регулювання

Роботи виконують при зупиненому двигуні. Після встановлення механізму та різальної гарнітури кріплення кришки зірочки спочатку залишають послабленим настільки, щоб шина могла переміщуватися. Носок шини утримують піднятим, після чого регулювальний гвинт повертають за годинниковою стрілкою, доки ланцюг щільно не прилягатиме до нижнього боку шини. Потім кріплення затягують і повторно перевіряють розміщення ланцюга в пазу.

Натяг контролюють не лише після ремонту, а й під час роботи. Новий ланцюг потребує частішого коригування, оскільки на початку експлуатації він припрацьовується та швидше змінює довжину. Не можна компенсувати несправність натягувача надмірним затягуванням: ланцюг повинен залишатися правильно розміщеним у напрямному пазу, а налаштування має відповідати інструкції бензопили. Повторна перевірка після складання допомагає переконатися, що шина фіксується рівно, механізм переміщує її передбачувано, а встановлена гарнітура зберігає налаштоване положення.
