Натягувач ланцюга бензопили Partner P350 Forester

Натягувач ланцюга для бензопили Partner P350

Натягувач Forester призначений для регулювання положення напрямної шини та встановлення потрібного натягу пиляльного ланцюга на бензопилі Partner P350. Деталь входить до гвинтового механізму регулювання: під час обертання гвинта переміщується штифт, з’єднаний з отвором шини. Завдяки цьому шину можна посунути вперед для збільшення натягу або назад для його послаблення перед остаточною фіксацією кріпильними гайками.

Справний механізм допомагає прибрати провисання ланцюга й водночас не допустити надто тугої посадки на шині. Правильне регулювання потрібне для вільного переміщення ланцюга пазом, стабільного положення різальної гарнітури та коректного обслуговування пилки. Сам натягувач не фіксує шину замість штатних гайок: він задає її положення під час налаштування, після чого кріплення шини затягують відповідно до інструкції бензопили.

Конструкція та призначення

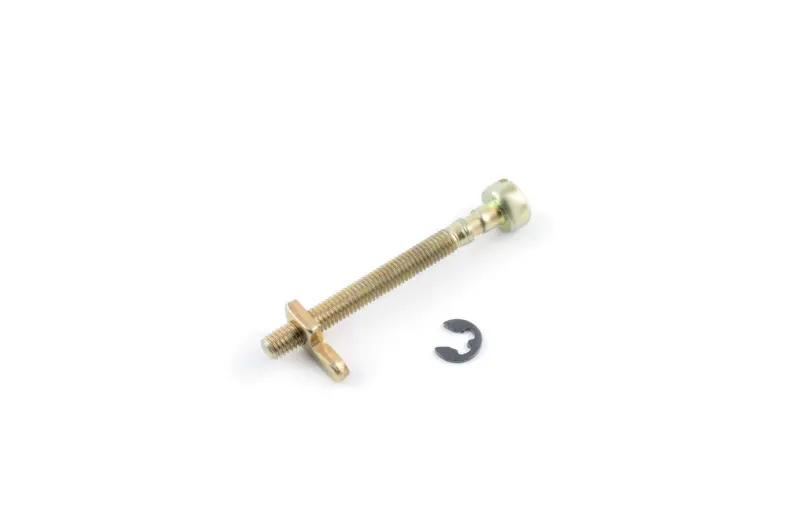

Натягувач має вигляд компактної гвинтової збірки. Конструкція містить різьбовий регулювальний гвинт, поперечний рухомий штифт і стопорну E-подібну кліпсу. Обертання гвинта перетворюється на поздовжнє переміщення штифта, який передає зусилля на шину. Така схема дає змогу точно змінювати її положення невеликими кроками, не знімаючи різальну гарнітуру під час кожного коригування.

• Тип деталі: гвинтовий натягувач пиляльного ланцюга.
• Призначення: переміщення напрямної шини під час налаштування натягу.
• Сумісна модель: бензопила Partner P350.
• Бренд товару: Forester.
• Основні частини: регулювальний гвинт, рухомий штифт і стопорна кліпса.

Коли потрібна заміна

Перевірити натягувач варто, якщо регулювальний гвинт обертається без помітного переміщення шини, механізм заїдає, налаштування відбувається ривками або доступного ходу вже недостатньо для нормального натягу. Причиною можуть бути пошкодження різьби, деформація штифта, зношення спряжених поверхонь чи забруднення місця встановлення. Перед заміною також перевірте паз і отвір шини, кріплення кришки, стан ланцюга та правильність його розташування на ведучій зірочці: подібні ознаки не завжди пов’язані лише з натягувачем.

Як підібрати деталь

Основний критерій вибору — модель бензопили Partner P350. Перед установленням порівняйте нову збірку зі знятою деталлю за загальною формою, довжиною та розташуванням різьбової частини, конфігурацією рухомого штифта, місцем стопорної кліпси й способом розміщення в корпусі. Це особливо актуально для пилок різних років випуску та техніки після ремонту, де кришку або деталі кріплення шини могли замінити раніше. Розміри не слід визначати приблизно: штифт має входити в передбачений отвір шини, а гвинт — вільно розташовуватися у штатному каналі.

Установлення та регулювання

Роботи виконують на заглушеній та охололій пилці. Після зняття бічної кришки, ланцюга й шини очистьте місце розташування механізму та запам’ятайте орієнтацію старої збірки. Новий натягувач встановлюють без перекосу, перевіряючи вільний хід штифта під час обертання гвинта. Потім повертають шину й ланцюг, вводять штифт у відповідний отвір і ставлять кришку, залишаючи гайки шини трохи послабленими для регулювання.

Натяг збільшують обертанням регулювального гвинта за годинниковою стрілкою, утримуючи носок шини піднятим; обертання проти годинникової стрілки зменшує натяг. Після налаштування ланцюг має щільно прилягати до шини по контуру, але переміщуватися нею без заїдання. На завершення гайки шини надійно затягують і повторно перевіряють хід ланцюга. Під час подальшого використання натяг контролюють регулярно, адже новий ланцюг особливо помітно витягується в перші періоди роботи.
