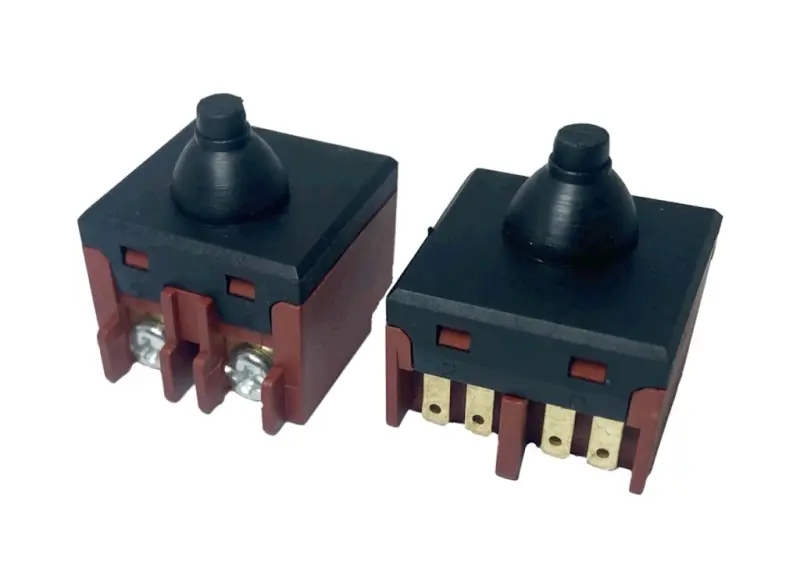

Кнопка ввімкнення для болгарки Makita GA 5030 AZT-3

Кнопка ввімкнення для болгарки Makita GA 5030 керує подаванням живлення на двигун. Її встановлюють замість вимикача, який заїдає, спрацьовує через раз або має пошкоджений корпус. Справна кнопка забезпечує чітку реакцію інструмента на команди ввімкнення та вимкнення. Позначення товару — AZT-3.

Конструкція та ознаки несправності

Вимикач має прямокутний корпус і виступний натискний шток. Для правильної роботи потрібно, щоб штатний механізм керування натискав на шток у потрібному напрямку й забезпечував повний хід. Перекіс у посадковому місці або надмірний тиск з боку приводу можуть заважати перемиканню чи утримувати кнопку в натиснутому стані.

Кнопку варто перевірити, якщо болгарка запускається лише після кількох спроб, втрачає живлення під час переміщення органа керування або перестає нормально вимикатися. Додаткові ознаки проблеми — тріщини корпусу, потемніння біля контактів і розхитані з’єднання. Водночас причиною перебоїв бувають кабель, щітки чи внутрішні проводи. Заміна вимикача має спиратися на перевірку, а не лише на те, що двигун не запускається.

Як підібрати кнопку

Зіставте стару деталь із новою за формою та розмірами корпусу, опорними поверхнями, виступами й положенням штока. Переконайтеся, що приводний механізм дістає до нього та може пройти весь робочий хід без заклинювання. Назва моделі допомагає визначити напрям підбору, а посадку й підключення потрібно звіряти зі знятим вимикачем.

• Порівняйте кількість і розташування виводів, їхню форму та спосіб приєднання проводів.
• Звірте схему перемикання: подібні корпуси можуть мати різне призначення контактів.
• Перевірте електричні параметри за маркуванням старої кнопки та вимогами інструмента.
• Оцініть місце для проводів і наконечників, щоб після складання їх не затискало корпусом або приводом.

На що звернути увагу під час заміни

Вийміть вилку з розетки до початку розбирання. Зафіксуйте підключення проводів і положення вимикача в корпусі. Від’єднуйте з’єднання за їхні контактні частини, не тягніть за ізоляцію. Після зняття кнопки огляньте посадкове місце, штовхач або тягу керування та наконечники проводів. Підгорілі контакти, пошкоджену ізоляцію й несправний привод слід привести до ладу разом із заміною вимикача.

Розмістіть кнопку в передбаченому місці та під’єднайте проводи відповідно до схеми інструмента. Підгинання виводів або підпилювання корпусу для примусового встановлення означає, що підбір потрібно переглянути. З’єднання мають бути щільними, без пошкодження ізоляції. До підключення живлення перевірте плавність руху органа керування та його перехід у вимкнене положення. За потреби перемикання контактів перевіряють вимірювальним приладом на знеструмленому інструменті.

Пробний запуск проводять лише після повного складання корпусу. Заїдання, відсутність вимкнення або нагрівання з’єднань — причини припинити користування та повторно перевірити монтаж. Невідповідна контактна схема чи помилкове підключення можуть спричинити відмову запуску, ненавмисне ввімкнення та пошкодження проводки. Тому точна посадка, правильне приєднання проводів і вільний хід приводу мають однакове значення.
