Механізм керування дросельною заслінкою в зборі для мотоблока 188F/190F/192F AMG

Механізм керування дросельною заслінкою в зборі для мотоблока з двигуном 188F/190F/192F AMG передає рух від важеля керування до приводу заслінки карбюратора. Узгоджена робота тяг, важелів і пружин потрібна, щоб двигун належно реагував на зміну положення газу. Механізм замінюють, коли його деталі деформовані, з’єднання мають надмірний люфт або заїдання вже не вдається усунути регулюванням.

Будова та ознаки несправності

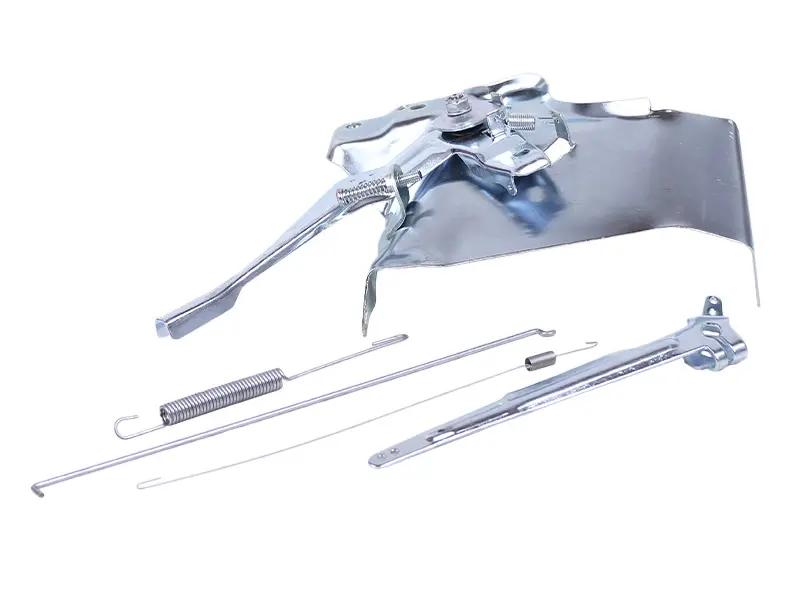

Основою конструкції є опорна пластина з рухомими важелями, точками кріплення та пружинами. До приводу також належать дротяні тяги із загнутими кінцями й окремий довгий важіль з отворами для з’єднань. Пластина утримує деталі у визначеному положенні, тяги передають рух, а пружини забезпечують потрібне зусилля в системі керування. Розташування їхніх зачепів впливає на роботу приводу так само, як форма самих важелів.

Перевірити механізм варто, якщо ручка газу рухається туго, двигун реагує із затримкою, привід не проходить повний хід або важіль перестав утримувати задане положення. Під час огляду звертайте увагу на викривлені тяги, розтягнуті пружини, зношені отвори, послаблені кріплення та сліди тертя об сусідні деталі. Самі лише нестійкі оберти не доводять несправність механізму: спершу перевірте, чи немає втрати руху або заїдання в його з’єднаннях.

Як підібрати заміну

Зіставте зняту деталь із новою за формою опорної пластини, розміщенням кріплень і напрямком важеля керування. Перевірте довжину та вигини тяг, форму кінцевих зачепів, отвори для пружин і спосіб приєднання до важеля карбюратора. Якщо газом керують із рукоятки мотоблока, звірте місце фіксації троса й напрямок, з якого він підходить. Навіть за однакового позначення двигуна ці з’єднання потрібно порівняти зі знятим механізмом.

Невідповідна форма або довжина деталей обмежує хід заслінки. Важіль може завчасно впиратися, тяга — чіплятися за сусідні частини, а пружина — створювати неправильний натяг. Не виправляйте таку невідповідність довільним згинанням тяг чи переставлянням пружини в інший вільний отвір. Можливість прикрутити пластину ще не означає, що привід правильно взаємодіятиме з карбюратором і регулятором обертів.

Монтаж і контроль

Заміну проводять на зупиненому охололому двигуні, унеможлививши випадковий запуск. Перед розбиранням зафіксуйте, до яких отворів приєднані тяги та пружини і як вони проходять відносно важелів. Знімайте зачепи обережно, без розтягування пружин; тонкими тягами не слід підважувати кріплення. Після зняття огляньте місця встановлення, кріпильні деталі, наконечник троса за його наявності та з’єднання з важелем карбюратора. Пошкоджені суміжні деталі замініть разом із несправним приводом.

Закріпіть механізм у штатних місцях і відновіть з’єднання за схемою двигуна. До запуску проведіть керування через увесь передбачений діапазон: тяги мають рухатися без зачіпання, пружини — залишатися в отворах, а кріплення — надійно утримувати деталі. Якщо під час заміни роз’єднували привід із регулятором обертів, налаштуйте його відповідно до інструкції двигуна. Під час першого запуску перевірте реакцію на газ. У разі самовільного зростання обертів або заїдання зупиніть двигун і перевірте правильність складання.
