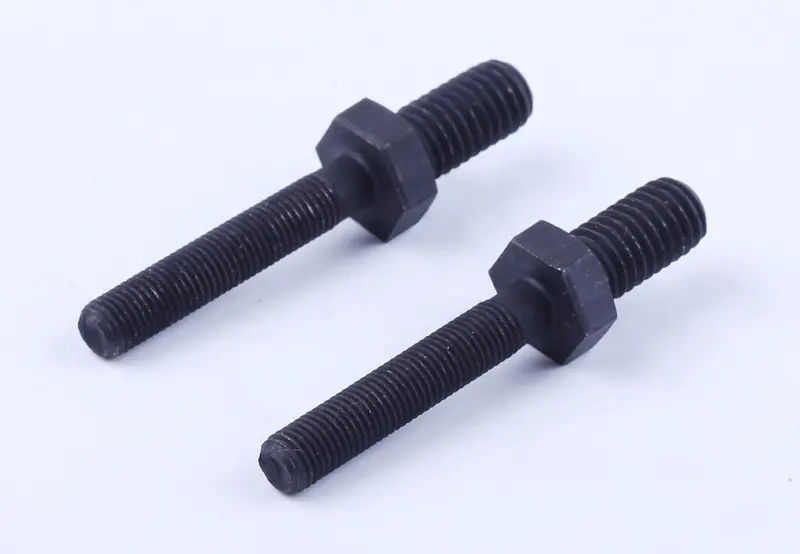

Шпильки коромисла для двигуна мотоблока 168F/170F (6,5/7 к.с.), пара, AMG

Шпильки коромисла для двигунів мотоблоків 168F/170F (6,5/7 к.с.) потрібні для ремонту кріплення коромисел клапанного механізму. Комплект містить дві шпильки. Вони утримують деталі опори коромисел у належному положенні, щоб механізм передавав рух до клапанів без порушення кріплення. Позначення товару — AMG.

Конструкція та ознаки пошкодження

Кожна шпилька має дві різьбові ділянки різної довжини й діаметра. Між ними розташована шестигранна частина під ключ: за неї деталь вкручують і затягують, не затискаючи витки інструментом. Під час добору потрібно порівнювати обидва кінці та розташування шестигранника, адже один відповідний різьбовий кінець ще не означає, що шпилька стане на місце.

Підстави для заміни — зірвана чи зім'ята різьба, вигин, тріщина, облом або настільки пошкоджені грані, що ключ не тримається. До таких дефектів призводять надмірне затягування, вкручування з перекосом і спроби розібрати закисле з'єднання. Якщо кріплення знову слабшає після затягування, перевірте також різьбу в посадковому отворі. Заміна самої шпильки не усуне пошкодження її посадки.

Стукіт під клапанною кришкою або повторна зміна клапанного зазору — привід оглянути кріплення коромисел, а не одразу вважати шпильку несправною. Рішення про заміну приймають після огляду: коли є дефект деталі, ненадійне утримання в отворі чи неможливість закріпити опору з належним зусиллям.

Як перевірити відповідність

Зіставте нові шпильки зі знятими за загальною довжиною, діаметром і кроком обох різьб, а також довжиною кожної різьбової ділянки. Перевірте відстані від шестигранної частини до торців. Різьба має відповідати і посадковому отвору, і деталям, які фіксуються на шпильці. Навіть невелика розбіжність кроку за близького діаметра заважає правильному з'єднанню; силове вкручування псує витки.

Зверніть увагу на висоту встановлення опори та довжину різьби, яка залишається для кріплення коромисла. Надто довгий кінець може впертися в дно отвору ще до правильної посадки. Закороткий кінець дає недостатню глибину зачеплення. Невідповідна довжина виступної частини може завадити складанню й регулюванню, навіть коли різьба входить вільно.

Що врахувати під час заміни

Двигун має охолонути; можливість випадкового запуску потрібно виключити. Знявши клапанну кришку, запам'ятайте або зафіксуйте порядок деталей кріплення. Розвантажте коромисла відповідно до інструкції двигуна, звільніть доступ до шпильок і викрутіть їх відповідним ключем. Одночасно огляньте опори, коромисла, гайки та різьбу в отворах. Пошкоджені суміжні деталі варто замінити або відновити до остаточного складання.

Приберіть забруднення з посадкових отворів, не допускаючи потрапляння сміття в механізм. Нові шпильки спочатку вкручуйте від руки. Якщо опір виникає одразу, перевірте крок різьби та напрямок входження, а не збільшуйте зусилля ключем. Остаточно затягуйте за шестигранник із моментом, установленим для двигуна. Далі перевірте посадку коромисел, відрегулюйте клапанні зазори й переконайтеся, що руху механізму нічого не заважає. Перед встановленням кришки огляньте її прокладку: пошкоджену потрібно замінити.
