Зірка задня Delta 428-36T DGH

Задня зірка Delta 428-36T DGH передає зусилля від ланцюга на заднє колесо. Її встановлюють замість зношеної або пошкодженої веденої зірки, щоб відновити роботу ланцюгової передачі. Позначення 36T означає 36 зубців, а 428 — типорозмір ланцюга з кроком 12,7 мм. Підбираючи ланцюг, звіряйте саме типорозмір 428: однаковий крок ще не означає відповідності всіх параметрів зачеплення.

Будова та призначення

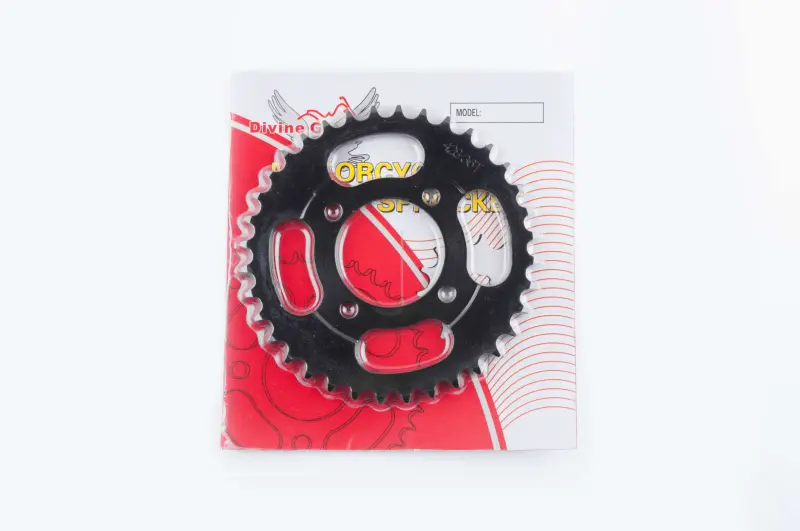

Деталь має форму диска із зовнішнім зубчастим вінцем, центральним отвором та отворами для кріплення. У диску є видовжені вирізи. Центральна посадка забезпечує правильне положення зірки на тримачі, а кріплення утримують її без перекосу. Ведена й ведуча зірки мають працювати в одній площині, щоб ланцюг не відхилявся вбік і навантаження розподілялося рівномірно.

Кількість зубців визначає передатне відношення разом із ведучою зіркою. Перехід на іншу кількість змінює тягу на колесі та співвідношення швидкості руху з обертами двигуна. Крім того, може знадобитися ланцюг іншої довжини. Якщо мета ремонту — зберегти звичну роботу передачі, перевірте, чи відповідають 36 зубців знятій деталі.

Ознаки зношення

Загострені або загнуті зубці, нерівномірно вироблені бокові поверхні та сколи — причини перевірити зірку й решту ланцюгової передачі. Огляду також потребують диск із деформацією, тріщини та розбиті кріпильні отвори. Поштовхи під час руху, шум і часта потреба регулювати натяг можуть супроводжувати зношення, але не вказують лише на зірку: причиною буває також витягнутий ланцюг або тугі ланки.

Перевірка сумісності

Зіставте зі старою зіркою центральний отвір, кількість кріпильних отворів, їхнє розташування та відстані між центрами. Зверніть увагу на форму посадки, товщину в місці кріплення й положення зубчастого вінця відносно посадкової площини. Помилка в цих параметрах може завадити закріпленню або змістити лінію руху ланцюга. Розточування отворів не є способом пристосувати зірку з невідповідною посадкою.

Окремо перевірте відповідність ланцюга типорозміру 428 та достатність діапазону регулювання для його довжини. Огляньте ролики, перевірте рухливість ланок і рівномірність видовження. Зношений ланцюг швидко виробляє зубці нової зірки, тому обидві зірки та ланцюг варто оцінювати разом. Якщо вони мають значне спільне зношення, доцільна заміна комплектом.

Монтаж і перевірка

Перед розбиранням стійко зафіксуйте техніку, звільніть ланцюг і зніміть колесо або тримач зірки відповідно до конструкції кріплення. Приберіть бруд із посадкових поверхонь та перевірте стан кріпильних деталей. Нову зірку встановлюйте з правильною орієнтацією, без зазорів і перекосу. Кріплення затягуйте рівномірно; момент затягування та спосіб фіксації беріть із настанови до техніки.

Після складання вирівняйте заднє колесо та відрегулюйте натяг ланцюга за настановою. Прокрутіть колесо рукою, перевіривши рух упродовж повного оберту ланцюга. Він має проходити без заклинювання, відхилення вбік і надмірного натягування на окремих ділянках. Перетягнутий ланцюг перевантажує підшипники й прискорює зношення, а надто вільний може бити та зіскакувати із зубців.
