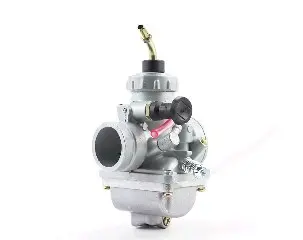

Карбюратор VM24 FLD для двигуна 160 см³ з ручним керуванням

Карбюратор VM24 FLD з ручним керуванням

Карбюратор для бензинового двигуна об'ємом 160 см³ змішує пальне з повітрям і дозує подавання суміші залежно від положення газу. Його справність і налаштування впливають на запуск, рівність холостого ходу та реакцію двигуна на навантаження. Підбираючи VM24 FLD для заміни, враховуйте будову впуску: самого збігу об'єму двигуна недостатньо, потрібно узгодити кріплення, приєднувальні розміри та привід керування.

У нижній частині корпусу розташована поплавцева камера, зверху — кришка з вводом троса, збоку — зовнішні гвинти. Поплавцева камера забезпечує запас пального для дозувальної системи. Над кришкою має залишатися простір для троса, щоб його оболонка не перегиналася. Також потрібен доступ до керування й регулювань, а під камерою — зазор до сусідніх деталей.

Ознаки несправності

Карбюратор перевіряють, коли двигун важко запускається, нестійко тримає оберти, реагує на відкривання газу з провалами або з'являється підтікання бензину. Причиною може бути забруднення каналів чи негерметичне ущільнення, тому такі симптоми ще не означають потреби замінити весь карбюратор. Заміна в зборі доцільна за наявності тріщин корпусу, пошкодженої різьби, зношених рухомих з'єднань або несправностей, які повертаються після очищення та регулювання.

Перевірка сумісності зі впуском

• Посадка з боку двигуна. Звірте спосіб кріплення, діаметри та довжину приєднувальних ділянок. Патрубок має приєднуватися без перекосу й натягу.
• З'єднання з фільтром. Порівняйте розміри посадки з боку повітряного фільтра та розташування деталей після складання впуску.
• Підведення троса. Перевірте наконечник, довжину вільної частини й потрібний хід. Привід повинен повністю відкриватися та без заїдання повертатися у вихідне положення.
• Місце для встановлення. Зіставте габарити, положення паливного підключення та шлях прокладання шлангів. Рама й двигун не повинні заважати ручному керуванню.

Маркування VM24 звіряйте разом із розмірами знятого карбюратора. Невідповідна посадка може спричинити підсмоктування повітря, а неправильно підібраний трос — завадити дроселю закритися й залишити оберти підвищеними. Якщо дозування пального не відповідає потребам двигуна, суміш стає надто бідною або багатою: виникають провали та нестійка робота навіть за герметичного впуску.

Монтаж і перевірка

Знімайте карбюратор на охололому двигуні з перекритим подаванням пального. Спочатку зафіксуйте розташування шлангів і троса, очистьте зони з'єднань та захистіть впуск від потрапляння бруду. Огляньте впускний патрубок, хомути, ущільнення й паливний шланг. Гумові деталі з тріщинами та пошкоджені ущільнення варто замінити одночасно: вони можуть залишитися причиною негерметичності після встановлення нового карбюратора.

Закріпіть корпус без перекосу, під'єднайте керування та перевірте рух троса, поки двигун вимкнений. Відкривши подавання бензину, переконайтеся, що біля з'єднань і поплавцевої камери немає підтікання. Холостий хід і склад суміші налаштовують після прогрівання відповідно до вимог двигуна. На завершення перевіряють плавність набору обертів і повернення до холостого ходу: новий карбюратор також потребує налаштування під конкретну конфігурацію впуску.
