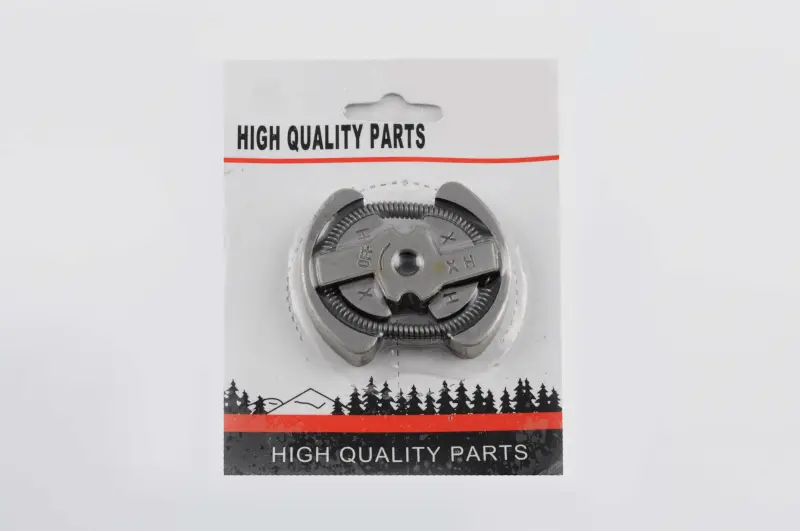

Муфта зчеплення бензопили Husqvarna 137/142/236 WOODMAN

Муфта зчеплення WOODMAN для бензопил Husqvarna 137, 142 і 236

Муфта призначена для ремонту відцентрового зчеплення бензопил Husqvarna зазначених моделей. Вона встановлюється з боку привода ланцюга та взаємодіє з барабаном зчеплення: зі збільшенням обертів двигуна колодки розходяться під дією відцентрової сили, притискаються до внутрішньої поверхні барабана й передають йому обертання. Через барабан і ведучу зірочку рух надходить до пиляльного ланцюга.

Конструкція складається з трьох колодок і трьох стяжних пружин. Пружини утримують колодки ближче до центра за малих обертів, а під час набору обертів зчеплення входить у контакт із барабаном. Такий принцип забезпечує автоматичне підключення привода ланцюга без окремого важеля. Справний стан колодок і пружин потрібний для своєчасного вмикання та розмикання зчеплення.

Коли потрібно перевірити муфту

Стан зчеплення варто перевірити, якщо ланцюг починає рухатися на холостому ходу, розганяється із затримкою, прослизає під навантаженням або привод працює з ривками та стороннім металевим звуком. Ці ознаки не завжди спричинені лише муфтою: одночасно перевіряють налаштування холостого ходу, барабан, ведучу зірочку, голчастий підшипник, натяг і змащування ланцюга. Комплексна діагностика дає змогу замінити саме зношену деталь, а не приховати причину несправності.

Під час огляду знятої муфти оцінюють стан усіх трьох колодок і пружин. Підставою для заміни є тріщини, деформація, пошкодження пружини, помітно нерівномірне зношення контактних поверхонь або порушення вільного переміщення колодок. Внутрішню поверхню барабана також оглядають на вироблення та сліди перегрівання. Монтаж нової муфти разом із сильно зношеним барабаном не усуває дефекти сполученої пари.

Як правильно підібрати деталь

• Модель бензопили: заявлена сумісність із Husqvarna 137, 142 і 236.
• Виконання зчеплення: перед замовленням зіставте форму центральної частини, розташування колодок і пружин зі знятою муфтою.
• Поєднання з барабаном: нова деталь має відповідати внутрішній геометрії встановленого барабана зчеплення.
• Модифікація пили: враховуйте повне позначення моделі та виконання конкретного екземпляра, адже в техніки різних серій можливі відмінності деталей привода.

Не слід підбирати муфту лише за зовнішньою схожістю або загальною назвою бензопили. До розбирання доцільно уточнити модель на заводській табличці, а після зняття зіставити посадкову частину, загальну конфігурацію та положення деталей. Крок ланцюга й кількість зубців стосуються барабана або ведучої зірочки та самі по собі не визначають відповідність цієї муфти.

Встановлення та перевірка після ремонту

Роботи виконують на повністю зупиненій та охолодженій бензопилі. Перед розбиранням знімають ковпачок свічки, демонтують бічну кришку, шину й ланцюг, після чого отримують доступ до барабана та зчеплення. Для фіксації двигуна й відкручування муфти застосовують відповідний сервісний інструмент. Напрямок різьби та послідовність установлення потрібно звіряти з настановою саме для своєї модифікації Husqvarna: спроба відкрутити деталь у неправильний бік може пошкодити різьбове з'єднання або колінчастий вал.

Під час складання перевіряють чистоту посадкових поверхонь, стан барабана, зірочки та підшипника. Деталі монтують без перекосу, потім повертають шину й ланцюг і встановлюють правильний натяг. Контрольний запуск проводять із закріпленою захисною кришкою: на холостому ходу ланцюг має залишатися нерухомим, а зі збільшенням обертів привод повинен підключатися без вираженої затримки, прослизання та ударів. Муфта WOODMAN підходить для планового ремонту бензопил Husqvarna 137, 142 і 236, якщо конфігурація знятої деталі відповідає цьому триколодковому виконанню.
