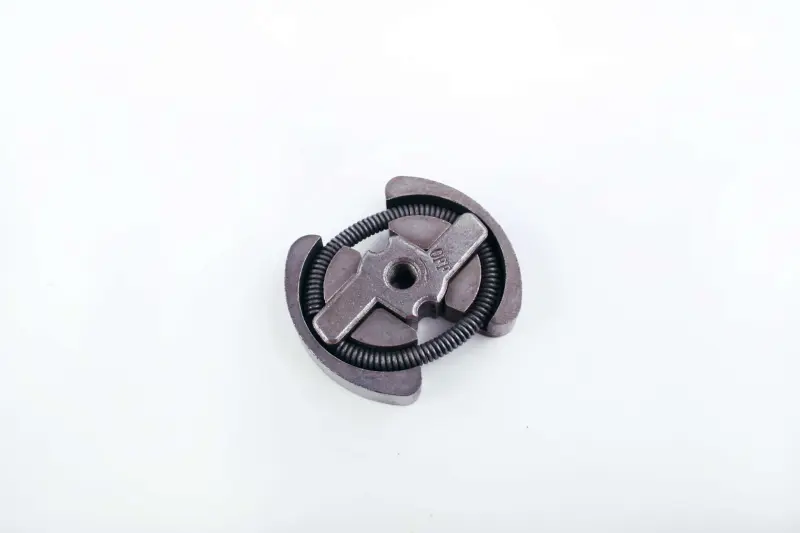

Муфта зчеплення EMAS для бензопил Husqvarna 137/142/236

Муфта зчеплення EMAS для Husqvarna 137/142/236

Муфта призначена для ремонту відцентрового зчеплення бензопил Husqvarna 137, 142 і 236. Вона встановлюється на колінчастому валу двигуна та взаємодіє з внутрішньою поверхнею барабана. Під час збільшення обертів колодки розходяться під дією відцентрової сили, притискаються до барабана й передають обертання на ведучу зірочку, від якої починає рухатися пиляльний ланцюг. Коли двигун повертається до холостого ходу, пружина утримує колодки у вихідному положенні та роз’єднує двигун із приводом ланцюга.

Конструкція та призначення

Муфта виконана як зібраний механізм із трьома рухомими колодками та пружиною, що їх охоплює. Така конструкція автоматично вмикає привод залежно від частоти обертання двигуна: окрема ручка або важіль для ввімкнення зчеплення не потрібні. Деталь працює разом із барабаном, ведучою зірочкою та підшипником барабана, тому стан цих компонентів варто оцінювати одночасно.

Справна муфта має вільно працювати в межах передбаченого ходу колодок, а пружина — повертати їх без заїдання. Підставою для перевірки є рух ланцюга за правильно налаштованого холостого ходу, затримка його запуску після натискання на курок газу, ривки, прослизання або сторонній металевий шум із боку привода. Такі ознаки можуть мати кілька причин, тому перед заміною перевіряють не лише колодки та пружину, а й барабан, зірочку, підшипник і налаштування холостого ходу.

Що перевірити під час підбору

• Модель бензопили. Ця версія заявлена для Husqvarna 137, 142 і 236; позначення моделі потрібно звірити з даними конкретної пилки.
• Виконання техніки. Одна модель може мати виробничі версії, які відрізняються окремими деталями. Для точного підбору враховують тип, рік або серійний діапазон пилки, якщо такі відомості наведені в її документації.
• Конфігурацію старої муфти. Порівняйте кількість і форму колодок, розташування пружини, профіль центральної посадкової частини та загальну геометрію деталей.
• Стан суміжних компонентів. На внутрішній поверхні барабана не повинно бути критичного зносу, глибоких борозен або пошкоджень; підшипник має обертатися без заїдання та вираженого люфту.
• Причину несправності. Заміна лише муфти не усуне проблему, якщо ривки чи нестабільний рух ланцюга спричинені зношеною зірочкою, пошкодженим барабаном або неправильним регулюванням двигуна.

Установлення та перевірка після ремонту

Перед розбиранням двигун повністю зупиняють і унеможливлюють випадковий запуск, від’єднавши провід свічки запалювання. Для доступу знімають кришку зчеплення, шину, ланцюг і барабан у порядку, передбаченому інструкцією відповідної моделі. Під час відкручування муфти колінчастий вал фіксують призначеним для цього пристроєм, а саму деталь знімають відповідним ключем. У зчепленнях бензопил цього сімейства застосовано ліву різьбу, тому напрямок відкручування відрізняється від звичайного кріплення. Удари по колінчастому валу та випадкові предмети для блокування поршня можуть пошкодити двигун.

Під час складання очищають посадкову зону та перевіряють вільний рух барабана. Фрикційні поверхні колодок і барабана мають залишатися чистими. Після встановлення вручну переконуються, що барабан не заклинює, потім монтують шину, ланцюг і кришку, регулюють натяг ланцюга та виконують контрольний запуск. На стійкому холостому ходу ланцюг має залишатися нерухомим, а зі збільшенням обертів — вмикатися без помітної затримки та прослизання. Якщо немає пристрою для фіксації колінвала або досвіду обслуговування бензопил, установлення доцільно доручити фахівцеві: правильне затягування й перевірка всього привода безпосередньо впливають на роботу нової муфти.
