Натягувач ланцюга для бензопили Goodluck GL 4500/5200, пряма передача (комплект)

Натягувач ланцюга для бензопили Goodluck GL 4500/5200 (пряма передача)

Комплект для відновлення механізму натягу пиляльного ланцюга на бензопилах Goodluck GL 4500 та GL 5200. Пряма (фронтальна) схема означає, що регулювальний гвинт розташований уздовж корпусу й рухає шину безпосередньо через різьбову гайку-повзун, без проміжної черв'ячної пари. Зібраний механізм установлюється під бічною кришкою поряд із майданчиком кріплення шини та працює разом зі шпильками і притискною гайкою.

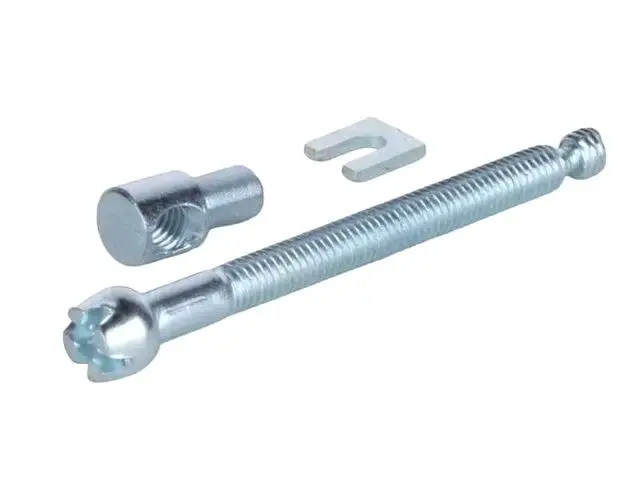

Склад комплекту

• Регулювальний гвинт із довгою різьбовою частиною та шліцьовою головкою під викрутку чи комбінований ключ — саме ним задається хід шини під час натягу.
• Циліндрична гайка-повзун із внутрішньою різьбою: вона входить в отвір хвостовика шини та переміщує шину під час обертання гвинта.
• Фігурна стопорна пластина, що утримує гвинт у корпусі й не дає йому зміщуватися вздовж осі під час регулювання.

Як це працює

Притискна гайка шини послаблюється, після чого викруткою повертається регулювальний гвинт. Різьба переміщує повзун, повзун тягне шину вперед — ланцюг підтягується; зворотне обертання відпускає натяг і полегшує зняття ланцюга. Після налаштування шина знову притягується гайкою, а механізм утримує виставлене положення до наступного регулювання. Тому саме від стану різьби залежить, чи вдасться виставити ланцюг точно, а не приблизно.

Коли механізм час міняти

Типові ситуації: гвинт крутиться, а шина не рухається — зірвана різьба на повзуні; головка гвинта провернулася або розбито шліц; повзун випав з отвору хвостовика під час зняття кришки; стопорна пластина загубилася після розбирання, і гвинт вільно ходить у корпусі. У такому стані ланцюг або перетягується та гріє шину, або провисає і потребує підтягування після кожного різу, а пиляльна гарнітура й ведуча зірочка спрацьовуються помітно швидше.

Як підібрати

Головний момент підбору — тип натягу. Для пил класу 4500/5200 трапляються два рішення: пряме, як у цьому комплекті, і бічне черв'ячне, де гвинт виведений на бічну кришку й обертає шестерню. Деталі цих схем не взаємозамінні. Перед замовленням зніміть кришку й подивіться, куди виведений регулювальний гвинт: якщо він іде вздовж корпусу та впирається просто в повзун, механізм прямий. Додатково звірте довжину гвинта й діаметр повзуна зі старими деталями — посадкові розміри в пил серії 4500/5200 різних складань можуть відрізнятися.

Встановлення

Роботи виконуються на охололій пилі зі знятими ланцюгом і шиною. Зніміть бічну кришку, вийміть залишки попереднього механізму, очистіть посадкове місце від тирси та масляного бруду. Гвинт вставляється в корпус і фіксується пластиною, далі на різьбу накручується повзун і виставляється так, щоб збігтися з отвором хвостовика шини. Після встановлення шини та ланцюга натяг доводиться до стану, коли ланцюг щільно лежить у пазу й прокручується рукою без заїдань.

Переваги

• Повний набір із трьох деталей: механізм збирається цілком, без припасовування нового гвинта до спрацьованого повзуна.
• Сталеве виконання зі світлим захисним покриттям зменшує ризик закисання різьби під кришкою, де накопичуються тирса й масляний наліт.
• Довга різьбова частина гвинта дає великий хід регулювання, тому натяг виставляється плавно, малими частками оберту.

Комплект стане в пригоді і як ремонтна позиція, і як запас у майстерні: деталі механізму натягу найчастіше губляться або зриваються саме під час розбирання пили, а без них шина не фіксується в робочому положенні.
