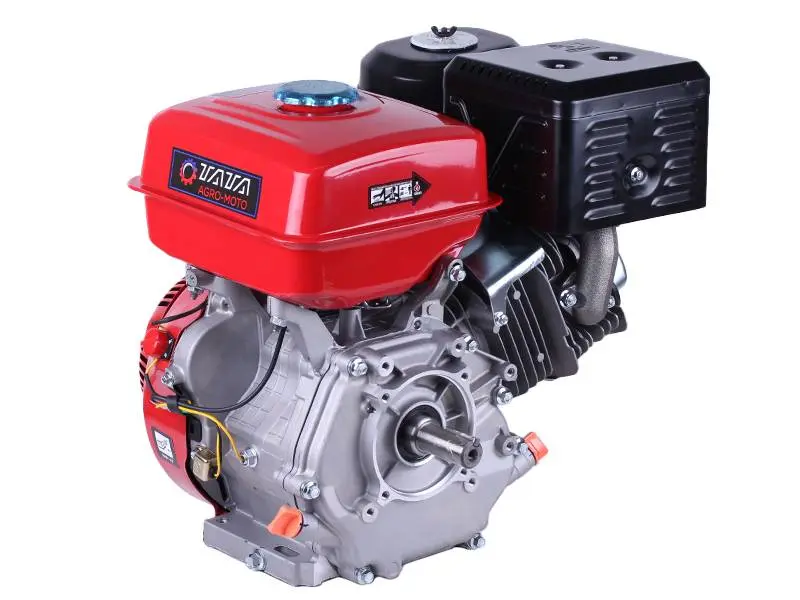

Двигун бензиновий 190F 15 к.с. для мотоблока, вал Ø25 мм під шпонку

Двигун 190F 15 к.с. для мотоблока, вал Ø25 мм під шпонку

Бензиновий силовий агрегат об'ємом 420 см³ розрахований на важкі мотоблоки, мототрактори та саморобну техніку, де потрібен запас тяги на низьких обертах і тривала робота під навантаженням. Мотор постачається зібраним вузлом: на блоці вже стоять карбюратор, система запалювання з маховиком, паливний бак, повітряний фільтр у корпусі, глушник із захисним кожухом та ручний стартер. Залишається закріпити агрегат на рамі, підвести тягу газу й посадити шків або напівмуфту на вихідний вал.

Конструкція та робочі особливості

Чотиритактна одноциліндрова схема з верхнім розташуванням клапанів (OHV) дає компактну камеру згоряння, рівну тягу в робочому діапазоні та помірну витрату пального для такої потужності. Охолодження повітряне: ребра на циліндрі й головці обдуваються потоком від крильчатки маховика, тож у конструкції немає радіатора, помпи та шлангів охолодження — на сезонних роботах у пилюці це помітно спрощує догляд. Алюмінієвий картер з опорною плитою та литими вушками тримає мотор жорстко, а свічка, кришка клапанів і зливна пробка розташовані відкрито, тому обслуговувати агрегат можна звичайним гаражним інструментом.

Вал Ø25 мм під шпонку: як підібрати

Вихід колінчастого вала горизонтальний, діаметром 25 мм, із фрезерованим пазом під шпонку. Перед заміною мотора зміряйте штангенциркулем посадковий діаметр на старому агрегаті та довжину циліндричної частини хвостовика: від них залежить, чи стане шків або напівмуфта без проставки. Окремо звірте кріпильну плиту — міжцентрові відстані отворів і висоту осі вала над опорною площиною, інакше пас стане з перекосом відносно шківа трансмісії. Шпонкове виконання зручне тим, що шків, зірочку чи муфту можна поставити напряму, зафіксувати шпонкою та болтом і так само просто зняти під час ремонту. Техніці зі шліцьовим хвостовиком цей варіант не підійде: там потрібен мотор з відповідним виконанням виходу вала.

Де ставлять такий агрегат

Потужності цього класу вистачає важким мотоблокам і мототракторам із пасовим приводом, а також навісному обладнанню, якому потрібні стабільні оберти під навантаженням: зернодробаркам, дровоколам, мотопомпам, бетонозмішувачам, снігоприбиральній техніці та генераторним установкам. Горизонтальний вал під шпонку — найпоширеніше виконання для такої техніки, тому мотор часто беруть на заміну зношеному агрегату того ж класу або як основу для саморобної машини.

Запуск, обкатка та догляд

Ручний стартер піднімає мотор без акумулятора та зовнішнього живлення, що зручно для техніки, яка простоює між сезонами. Перед першим пуском залийте в картер моторну оливу для чотиритактних двигунів повітряного охолодження й перевірте рівень щупом — сухий пуск нищить шатунний вкладиш швидше за будь-яке перевантаження. Перші години роботи дайте помірне навантаження, після обкатки замініть оливу. Далі регулярно промивайте повітряний фільтр, стежте за станом свічки й раз на сезон перевіряйте теплові зазори клапанів: на повітряному охолодженні саме вони йдуть першими та забирають частину потужності.

Переваги

• Схема OHV з повітряним охолодженням — просте обслуговування в полі та відсутність рідинної системи охолодження, яку треба контролювати й ущільнювати.
• Хвостовик Ø25 мм із пазом під шпонку — шків або напівмуфта сідають напряму, без перехідних втулок і токарних доробок.
• Зібраний вузол із паливним баком, фільтром, глушником і стартером — монтаж зводиться до кріплення на раму та під'єднання приводу.
• Ручний запуск — агрегат працює автономно, без акумулятора та зарядного обладнання.
• Опорна плита з кріпильними отворами — жорстка посадка на раму мотоблока і менше вібрації на пасі.

Підбираючи мотор, орієнтуйтеся на три речі: діаметр і довжину хвостовика, тип посадки (шпонка, а не шліц) та посадкові розміри плити. Якщо старий агрегат був того ж класу і з таким самим виходом вала, заміна відбувається без переробки рами й підбору нових шківів.
