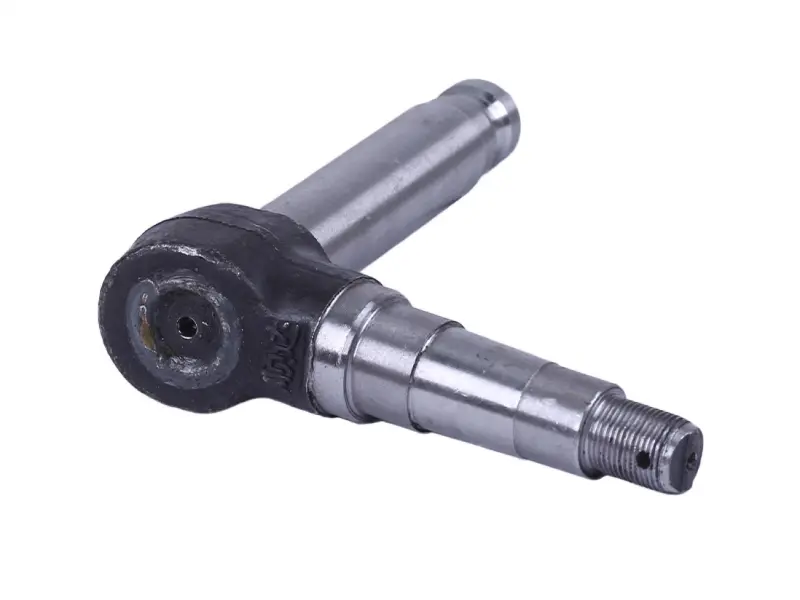

Цапфа поворотна передньої осі мінітрактора Shifeng 240

Поворотна цапфа для мінітрактора Shifeng 240 — кована деталь керованої передньої осі, на якій тримається й обертається переднє колесо. Через неї вага передньої частини трактора передається на балку мосту, а зусилля від рульової трапеції перетворюється на поворот колеса на потрібний кут. Від стану цієї деталі безпосередньо залежать точність керування, стійкість машини на розворотах і рівномірність зношування передніх шин.

Де стоїть деталь і як вона працює

Встановлюється у вушко передньої балки й гойдається в ньому на шворні, спираючись на втулки. Горизонтальний ступінчастий кінець править за вісь маточини: на посадочні пояски напресовуються конічні підшипники, а на різьбовий хвостовик затягується гайка, що виставляє попередній натяг і фіксується шплінтом. Зверху кріпиться поворотний важіль, з'єднаний тягою з рульовою трапецією, тож деталь водночас несе колесо й працює ланкою рульового керування.

Особливості конструкції

• Суцільнокований корпус: вушко під шворінь і вісь маточини виконані однією деталлю, без зварних стиків у найнавантаженішій зоні.
• Ступінчаста вісь із двома посадочними поясками — внутрішні обойми підшипників маточини стають без перекосу й тримають заданий натяг.
• Оброблені посадочні поверхні вала зменшують зношування обойм і утримують маточину без биття на ходу.
• Різьбовий кінець із поперечним отвором під шплінт: регулювальна гайка не послаблюється від вібрації на оранці та переїздах ґрунтом.
• Мастильний канал у вушку дає змогу шприцювати шворневе з'єднання без розбирання передньої осі.

Коли цапфу замінюють

Передній міст мінітрактора працює в пилюці, багнюці та під ударними навантаженнями, тому цапфа зношується однією з перших. Заміну виконують, коли з'явився стукіт і хитання колеса під час розгойдування руками, кермо почало «ходити» вхолосту, переднє колесо пішло в розвал або зрізало протектор з одного боку. Прямі показання до заміни — вироблення та еліпс на посадочних поясках під підшипники, зірвана чи витягнута різьба, розбите отвір вушка під шворінь, тріщина біля основи осі, а також сліди перегріву й синяви металу після роботи на сухих підшипниках.

Підбір і встановлення

Перед купівлею зніміть стару деталь і звірте її з новою за ключовими розмірами: діаметром і висотою посадки у вушку балки, діаметрами поясків під внутрішні обойми підшипників, довжиною осі до буртика, розміром різьби та посадочним місцем під поворотний важіль. У китайських мінітракторів класу 240 трапляються партії з різною геометрією передньої балки, тому перевіряти треба саме свою машину, а не серію загалом. Заміну зручно поєднувати з оновленням втулок шворня, сальників і конічних підшипників маточини: комплект нових спряжених деталей повертає передній осі заводську щільність посадок. Після складання затягніть гайку з регулюванням натягу підшипників, зашплінтуйте її, набийте вузол мастилом і перевірте збіжність передніх коліс.

Деталь потрібна і в аварійному ремонті, коли переднє колесо розбите після удару об перешкоду чи прихований камінь, і в плановому — під час перебирання мосту перед сезоном. Запасна цапфа в господарстві дає змогу зібрати передню вісь за один вечір і повернути трактор у роботу, не розшукуючи деталь у розпал польових робіт.
