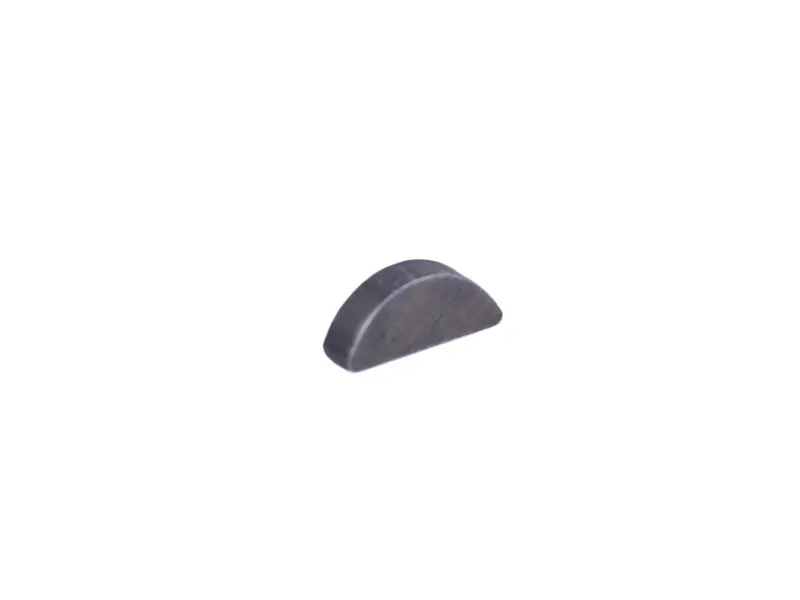

Шпонка колінвала мотокоси сегментна 12х3х5 мм

Шпонка колінвала мотокоси сегментна 12х3х5 мм

Невелика сталева деталь напівкруглої форми утримує маховик в єдиному правильному положенні на конусі колінчастого вала бензокоси. Вона входить у фрезерований паз вала, упирається у відповідну канавку маховика й не дає йому провернутися під час різкого набору обертів або удару різальної гарнітури об тверду перешкоду. Саме від її цілості залежить момент іскри: щойно посадка порушується, запалювання зміщується від заводського налаштування, і двигун починає капризувати.

Будова та призначення

Сегментна форма — півколо зі зрізаною верхньою гранню — класичне рішення для конусних валів двотактних двигунів. Деталь лягає в напівкруглий паз, сама займає правильне положення за радіусом і працює як жорсткий упор між валом та маховиком. Основне зусилля передає затягнута по конусу гайка маховика, а сегмент задає кутову прив'язку — те саме випередження запалювання, за якого котушка дає іскру в потрібній точці ходу поршня. Розмір 12х3х5 мм означає довжину сегмента 12 мм, товщину 3 мм і висоту 5 мм.

Коли потрібна заміна

Найтиповіший випадок — наїзд ножа чи диска на камінь, дріт або корінь. Інерція маховика тієї ж миті зрізає чи зминає м'який сегмент, після чого мотор заводиться важко, стріляє в глушник, віддає у стартер, втрачає тягу або взагалі не запускається. Друга причина — недотягнута гайка маховика: вал і маточина починають провертатися один відносно одного й розбивають паз. Деталь варто міняти й профілактично — під час кожного розбирання з демонтажем маховика, при заміні котушки запалювання, сальників колінвала чи самого вала.

Підбір і встановлення

Орієнтуйтеся на три розміри пазу вашого вала: довжину, товщину й висоту сегмента. Найпростіше вийняти стару деталь і зміряти її штангенциркулем. Цей типорозмір застосовують на поширених двотактних двигунах бензокос робочим об'ємом від 33 до 52 куб. см серій 1E36F, 1E40F та 1E44F. Перед складанням очистіть конус вала й посадковий отвір маховика від мастила та бруду, покладіть сегмент у паз без перекосу, надіньте маховик так, щоб його канавка точно сіла на виступ, і затягніть гайку з нормальним моментом. Після складання перевірте зазор між магнітами маховика й котушкою запалювання.

• Тип: сегментна напівкругла шпонка колінчастого вала
• Розмір: 12х3х5 мм (довжина, товщина, висота)
• Матеріал: сталь
• Функція: фіксація маховика та кутова прив'язка моменту запалювання
• Застосування: двотактні двигуни мотокос і тримерів 1E36F, 1E40F, 1E44F

Кілька таких сегментів у польовому ремкомплекті — звична практика для тих, хто регулярно косить жорстку траву й порость: заміна забирає лічені хвилини, а без неї коса простоює до кінця робочого дня.
