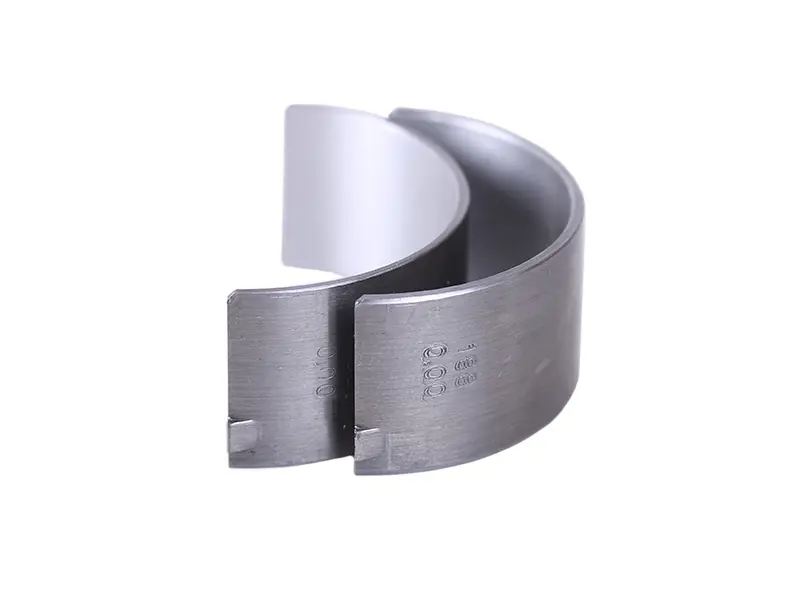

Вкладиші шатуна дизельного двигуна 188D, STD, комплект 2 шт

Вкладиші шатуна для дизельного двигуна 188D, розмір STD, комплект 2 шт

Пара шатунних вкладишів для одноциліндрових дизелів серії 188D — моторів, які встановлюють на важкі дизельні мотоблоки та на дизельні електростанції потужністю близько 6 кВт. Комплект відновлює підшипник ковзання нижньої головки шатуна: дві сталеві напівоболонки з м'яким антифрикційним шаром затискаються між шатуном і його кришкою та охоплюють шатунну шийку колінвала. Розмір STD — під номінальну, ще не шліфовану шийку.

Будова комплекту

Кожна половинка — точне півколо з міцною сталевою основою та м'яким робочим шаром на внутрішній поверхні. Сталева спинка тримає форму й відводить тепло в постіль шатуна, а м'який шар приймає ударне навантаження від спалаху в циліндрі та утримує масляний клин між вкладишем і шийкою. На торці кожної половинки відштампований фіксувальний вусик: він заходить у паз шатуна та в паз кришки, тож вкладиш не провертається і не зміщується вздовж шийки навіть на тривалих режимах під повним навантаженням генератора. Зовнішній діаметр розрахований на натяг, і після затягування болтів вкладиш щільно сідає в постіль без просвіту по спинці — від цього прямо залежить тепловідведення та ресурс пари.

Коли міняють шатунні вкладиші

• З'явився глухий стукіт у нижній частині картера, що наростає під навантаженням і після прогріву — типова ознака збільшеного зазору в шатунній парі.
• Впав тиск мастила, двигун почав брати масло, у відпрацьованому помітний металевий блиск або дрібна стружка.
• Під час розбирання на старих вкладишах видно задири, поздовжні риски, викришування м'якого шару чи потемнілі плями перегріву.
• Мотор працював на забрудненому або виробленому мастилі, перегрівався чи довго ніс повне навантаження без обслуговування.
• Виконується капітальний ремонт: колінвал шліфують або замінюють, і вкладиші ставлять лише нові.

Як підібрати під свій двигун

Визначальних параметрів два — серія мотора та ремонтний розмір. Цей комплект призначений для дизелів 188D і йде в номіналі STD (0,00), тому підходить тільки до колінвала з невиробленою шийкою, яку ще не проходили шліфуванням. Якщо вал уже перешліфований, потрібен вкладиш відповідного ремонту: такі версії мають зменшений внутрішній діаметр під шийку, оброблену із заниженням 0,25 або 0,50 мм. Перед замовленням виміряйте шатунну шийку мікрометром щонайменше у двох площинах і двох поясах — овальність і конусність настільки ж критичні, як і сам діаметр. STD-вкладиш на зношеній шийці дасть завищений зазор, стукіт і повторний ремонт уже за кілька десятків мотогодин.

Старі половинки після розбирання варто оглянути: за характером зносу зрозуміло, чого чекати далі. Рівномірне потемніння свідчить про природне вироблення, локальні задири — про масляне голодування, відбитки твердих часток — про брудне мастило чи незакриту систему фільтрації, яку треба привести до ладу ще до складання.

Встановлення

Постіль шатуна та кришку промивають і витирають насухо: під спинкою вкладиша не повинно лишитися ні масляної плівки, ні смітинки, інакше м'який шар продавиться й виникне локальний перегрів. Половинки вкладають вусиками точно в пази, після чого робочу поверхню щедро змащують чистим моторним мастилом. Кришку повертають строго за своїми мітками й у попередній орієнтації — шатун із кришкою обробляють у парі, і перестановка порушує геометрію постелі. Болти тягнуть рівномірно, у два-три прийоми, динамометричним ключем за нормою для цього мотора. Після складання колінвал має провертатися від руки плавно, без закушування та тугих ділянок.

Комплект іде парою, бо міняти одну половинку не можна: обидві працюють на спільний зазор і повинні мати однакову товщину та вироблення. Такий набір тримають про запас власники дизельних мотоблоків і резервних електростанцій, де мотор регулярно працює годинами під навантаженням, — вчасно замінені вкладиші коштують незрівнянно менше, ніж шліфування колінвала чи новий шатун.
